7.7 Osastoidut uloskäytävät, hissikuilut ja -konehuoneet

Opastava teksti

Uloskäytävät

Savukaasujen leviäminen ilmanvaihtolaitteiston kautta rakennuksen uloskäytäviin estetään kaikissa käyttötaparyhmissä. Tämä edellyttää, että osastoidut uloskäynnit varustetaan omilla, rakennuksen muista ilmanvaihtolaitteistoista erillään olevilla ilmanvaihtolaitteistoilla raitisilmakammiota myöten.

Osastoitujen uloskäytävien ilmanvaihto voidaan toteuttaa keskusilmanvaihtolaitteistona, kun siihen liitetään vain kyseessä olevaan uloskäytävään kuuluvia uloskäytävän sisäisiä palo-osastoja. Kahden tai useamman eri uloskäytävän ilmanvaihtokoneet voivat olla samassa keskusilmanvaihtokonehuoneessa. Jokaisella uloskäytävällä on oltava oma ilmanvaihtokone, mutta ne voivat sijaita saman konehuoneen sisällä.

Osastoiduista uloskäytävistä poiketen palosulut ja muut poistumiseen käytettävät tilat voidaan liittää rakennuksen muihin ilmanvaihtolaitteistoihin savuilmaisintoiminnoin varustetuin palopellein. Näitä ei liitetä uloskäytävien keskusilmanvaihtolaitteistoon.

Osastoitujen uloskäytävien kanssa samaa palo-osastoa olevat tilat, esimerkiksi hissikuilu, voidaan liittää saman osastoidun uloskäytävän ilmanvaihtolaitteistoon.

Muita tiloja palveleva ilmanvaihtokanava paloeristetään osastoidun uloskäytävän alueella tai palo-osastoinnin pysyvyydestä varmistutaan muilla tavoilla. Kappaleen 9.8 Ilmanvaihtokanavien paloteknisten läpivientien erityistapauksia kuvassa 9.6. on esitetty vaihtoehtoisia ratkaisuja.

Osastoitujen uloskäytävien ja porrashuoneiden ilmastoinnista on esitetty esimerkki kuvassa 7.10.

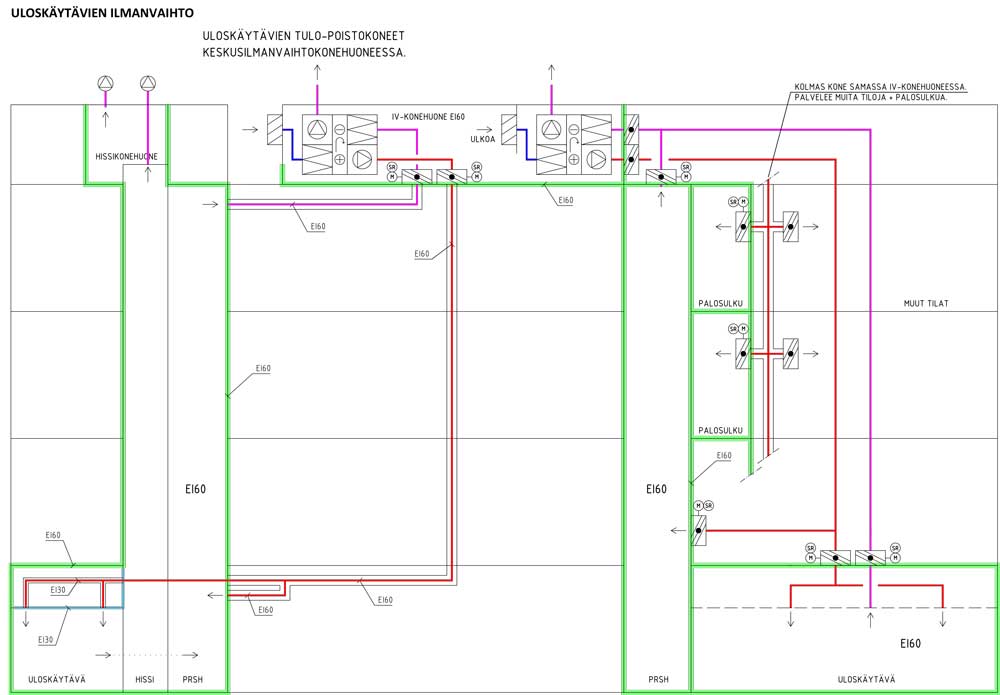

Kuva 7.10. Esimerkki osastoitujen uloskäytävien ilmanvaihdosta. (Kuvaa on tarkennettu 25.11.2020 vastaamaan opastavaa tekstiä lisäämällä palosulkujen palopelteihin savuilmaisimet.)

Kuvan 7.10 selityksiä:

  • Esimerkissä on esitetty vain oppaan kohdan 7.7 kannalta merkityksellisiä palo-osastoja. Rakennuksen muut palo-osastot on jätetty selkeyden vuoksi esittämättä.
  • Vasemmanpuoleisessa porraskäytävässä on konehuoneellinen hissi. Uloskäytävä, porrashuone, aula, hissi ja hissin konehuone ovat yhtä palo-osastoa. (Hissit voivat olla myös omaa palo-osastoa, mutta ei tässä esimerkissä.)
  • IV-konehuone on osastoitu EI60.
  • Hissin ja hissikonehuoneen poisto olisi voitu yhdistää porrashuoneen poistoilmapuhaltimeen.
  • Palomieshissin ilmanvaihto- ja muut vaatimukset selvitetään tapauskohtaisesti. Yleensä palomieshissin ilmanvaihto hoidetaan omalla IV-koneella.
  • HUOM. Palo-osastojen laajuuksien ja palonkestoaikavaatimusten määrittely on tapauskohtaista, ja on tässä esitetty vain esimerkinomaisesti.

Eristeen pinnan tulee täyttää uloskäytävän pinnalle asetettu vaatimus (Paloturvallisuusasetuksen perustelumuistio 23§).

Osastoiduilla uloskäytävillä ja palosuluissa tulee käyttää palamattomia tarvikkeita (vähintään A2-s1,d0-luokkaa). Jos uloskäytäville ja palosulkuihin kuitenkin joudutaan sijoittamaan mahdollisesti palavia asennuksia tai tarvikkeita, täytyy ne suojata EI30-rakennusosaa vastaavasti sisäpuolelta alkavaa paloa vastaan. Uloskäytävää palvelevia sähköasennuksia, mm. valaistus, ei tarvitse suojata.

Palosuojaus uloskäytävissä voidaan tehdä erilaisilla tavoilla (kuvat 7.11 a-d). Kappaleen 9.8 Ilmanvaihtokanavien paloteknisten läpivientien erityistapauksia kuvassa 9.6 on esitetty vaihtoehtoja uloskäytävien läpi kulkevan ilmanvaihtokanavan palo-osastoinnin toteutukselle.

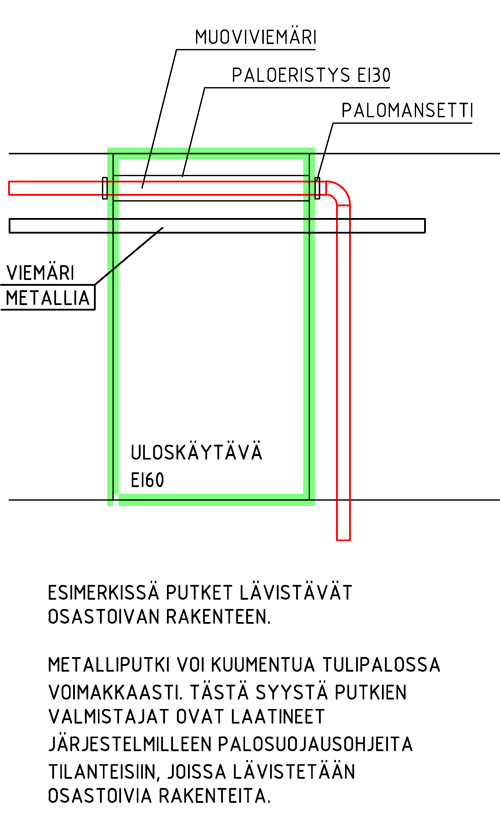

Kuva 7.11a. Palava-aineisen materiaalin suojaus. Esim. muoviputket.

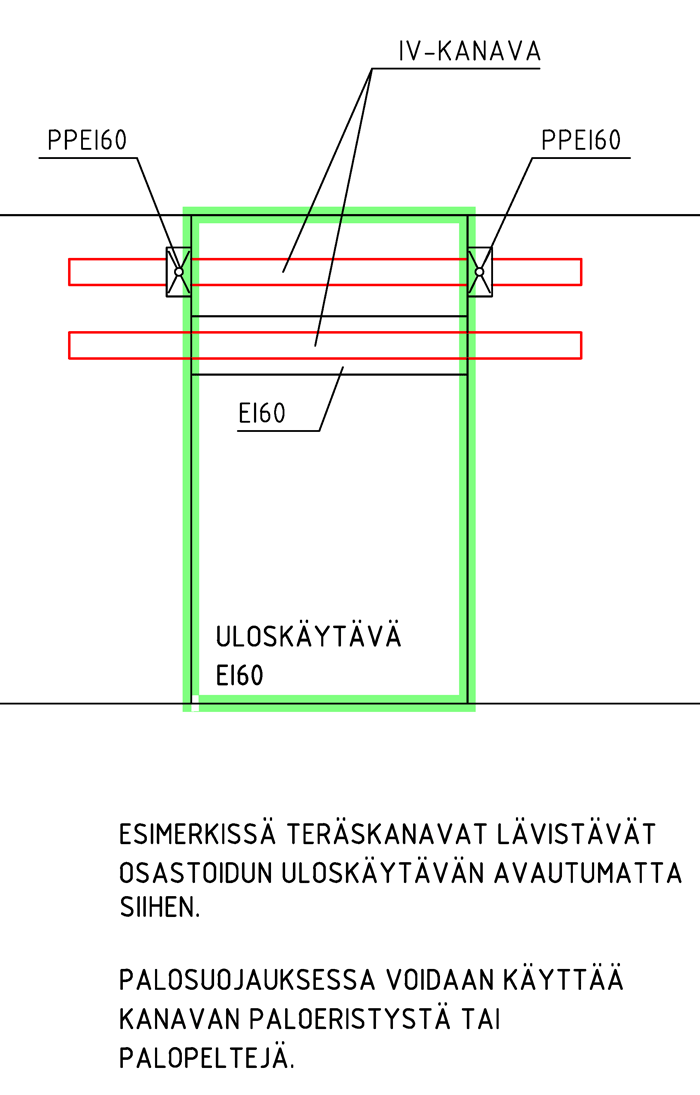

Kuva 7.11b. IV-kanava lävistää osastoidun uloskäytävän.

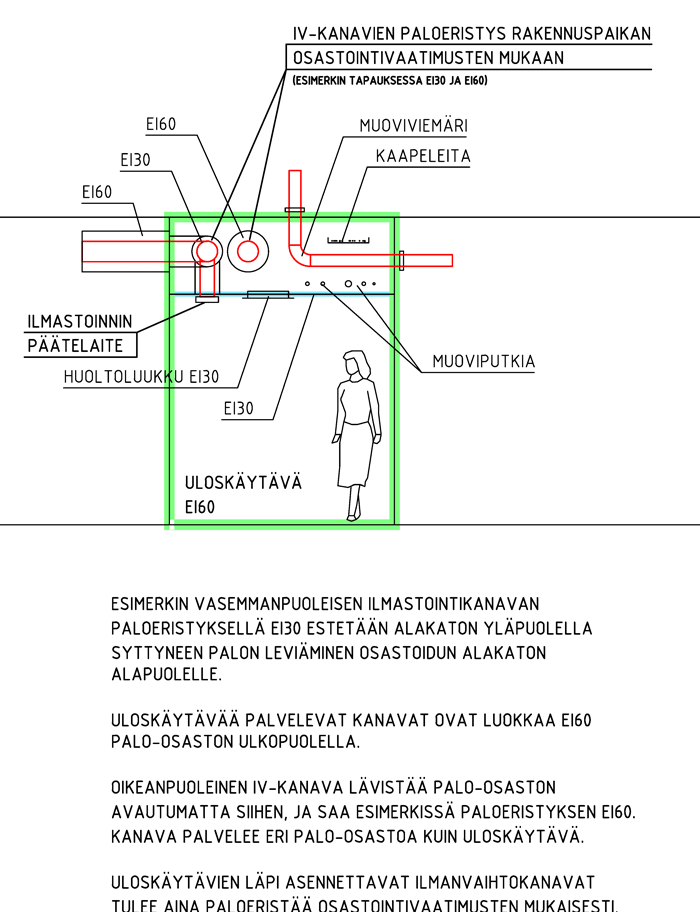

Kuva 7.11c Alakaton yläpuolinen tila osastoitu EI30.

Kuva 7.11d. Talotekniikka-asennukset uloskäytävän yläpuolella.

Uloskäyntien ulkoilmasäleiköt sijoitetaan siten, ettei niihin palotilanteessa pääse tunkeutumaan savukaasuja.

Hissikuilut ja hissikonehuoneet

Hissikuilujen ja hissikonehuoneiden ilmanvaihto voidaan toteuttaa pelkästään näitä palvelevilla ilmanvaihtolaitteistoilla, mutta ne voidaan liittää myös rakennuksen muihin ilmanvaihtolaitteisiin, jotka ovat jatkuvasti päällä.

Jos hissikuilu on osa palo-osastoitua uloskäytävää kanssa, voidaan niiden hissikuilun ja uloskäytävän ilmanvaihto toteuttaa yhteisellä ilmanvaihtolaitteistolla. (tekstissä ollut kielioppivirhe korjattu 12.2.2021)

Hissikuilun tuloilma

Hissikuilun tuloilma voidaan ottaa hissikuilun oviraoista, puhaltaa hissikuiluun koneellisesti tai se voidaan ottaa siirtoilmasäleiköllä ympäröivästä tilasta. Tarvittaessa käytetään palopeltiä palo-osaston rajalla. Palopellit on asennettava aina siten, että niiden tarkastukset ja huollot pystytään tekemään hissikuilun ulkopuolelta.

Palopeltien käyttö

Hissikuilun ja hissikonehuoneen ilmanvaihdossa voidaan käyttää palopeltejä ja paloeristettyjä kanavia esimerkiksi tämän oppaan muiden kohtien mukaisesti. Palopellit varustetaan savuilmaisimilla silloin, kun hissien ilmanvaihto liitetään muiden tilojen ilmanvaihtoon.

Hissien ilmanvaihdon pysäyttäminen

Hissikuilussa tulee ilmanvaihdon olla aina päällä, kun hissi on kytketty normaaliin sähköverkkoon ja hissi on normaalissa toimintavalmiudessa.

Palomieshissien osalta ei edellytetä normaalin ilmanvaihdon päällä oloa, kun palokunta käyttää hissejä pelastustilanteessa.

Evakuointihissien osalta ohjeistukset ovat tekeillä (2020).

Sivu tekstimuodossa Lataa sivu PDF:nä
Kirja tekstimuodossa Lataa kirja PDF:nä

Kommentit

Toimitus

3. kappale: ”Yleensä on tarkoituksenmukaista varustaa hissikuilut ja -konehuoneet, kummatkin, omalla ilmanvaihtolaitteistolla. Näihin tiloihin ei johdeta palautusilmaa, eikä niiden ilmaa käytetä siirtoilmana. Jos porrashuone, hissikuilu ja hissikonehuone muodostavat yhden palo-osaston, voidaan niiden poistokanavat liittää näiden tilojen yhteiseen poistoilmalaitteistoon. Kuitenkin niin että jännitteellisen hissin kuilun ilmanvaihto ei saa keskeytyä silloin, kun porrashuoneen ilmanvaihto voidaan sulkea hätä-seis painikkeella. Jos hissikuilun ja -konehuoneen välille jää aukkoja, esimerkiksi vaijereita varten, on konehuoneen oltava alipaineinen kuiluun nähden.”

Oliko tämä ohjeistus tarkoitettu sovellettavaksi asetuksessa mainittuun pelastus- ja sammutustöissä käytettävään hissiin (ns. palomieshissi)?

Ohjeistus on aiheuttanut hämmennystä perus asuinkerrostalon hissin ilmanvaihdon suunnittelussa.

29.11.18 14:14 Ikilinkki
Teemu Virkkala (ei varmistettu)

Teksti eroaa kuvasta: "Osastoiduista uloskäytävistä poiketen palosulut ja muut poistumiseen käytettävät tilat voidaan liittää rakennuksen muihin ilmanvaihtolaitteistoihin savuilmaisin toiminnoin varustetuin palopellein. Näitä ei liitetä uloskäytävien keskusilmanvaihtolaitteistoon." Kuvassa 7.10 palosulkujen palopellit eivät kuitenkaan ole savuilmaisimilla varustettuja? Riittääkö indikoidut palopellit, jos kone palvelee vain useampaa palosulkua?

18.11.20 14:54 Ikilinkki
JT (ei varmistettu)

Voiko osastoitua poistumisporrasta palvelevan ilmanvaihtokoneen sijoittaa porrashuoneen sisään ilman omaa palo-osastointia? Kuvassa 7.10 on maininta "IV-​konehuone on osastoitu EI60", mutta ei selitetty sen tarkemmin pitääkö iv-kone olla osastoitu EI60, jos se sijaitsee porrashuoneen osaston sisällä. Tähän asiaan eri kaupunkien rakennusvalvonnat ovat ottaneet erilaisen kannan.

12.12.22 16:43 Ikilinkki
Toimitus

In reply to by JT (ei varmistettu)

Löytyisikö tähän asiaan vastaus kappaleen 7.2 kohdasta Keskitetty järjestelmä. Sen mukaan "Asuinrakennusten uloskäynnin ilmanvaihtokone sijoitetaan omaan palo-​osastoonsa tai palvelemaansa palo-​osastoon, missä tapauksessa ilmanvaihtokone ei saa lisätä palokuormaa porrashuoneessa merkittävästi."

Käsittelemme palautteen kevään päivityskierroksen yhteydessä ja harkitsemme, olisiko opastavaa tekstiä syytä muuttaa niin, että se vastaisi yhteistä kantaa. Opastavat tekstit eivät ole velvoittavia, mutta ne on kirjoitettu niin, että niiden mukaan toimittaessa määräysten vaatimusten pitäisi täyttyä.

Kiitoksia palautteesta.

16.12.22 14:12 Ikilinkki
