7.2 Asuinrakennukset

Opastava teksti

Asuinrakennuksia ovat esimerkiksi omakotitalot, rivitalot, kerrostalot, tuetun asumisen rakennukset ja senioriasuntotalot. Tapauskohtaisesti otetaan huomioon asukkaiden liikuntarajoitteet. Asuintalon käyttöullakko erotetaan yleensä omaksi palo-osastokseen. Samoin erotetaan ullakon tasolla oleva hissin konehuone, ilmanvaihtokonehuone, saunatilat tai vastaavat tilat muusta ullakosta.

Asuinkerrostalon ilmanvaihdon paloteknisen suunnittelun yhtenä lähtökohtana voidaan pitää ns. passiivisia ratkaisuja, jolloin minimoidaan jatkuvaa toimintakunnon tarkastamista ja huoltoa edellyttävän automatiikan ja laitetekniikan käyttö. Asuntoilmanvaihdon palotekninen toimivuus voidaan joissakin tapauksissa toteuttaa myös erityisten teknisten järjestelmien avulla.

Paloturvallisuus voidaan toteuttaa myös teknisillä järjestelmillä kuten esimerkiksi korkeissa tornitalokohteissa, jotka muutenkin vaativat yleensä tapauskohtaista tarkastelua.

Asuntokohtainen järjestelmä

Asuntokohtaisen ilmanvaihtolaitteiston palotekniset vaatimukset liittyvät lähinnä käytettyihin kanavamateriaaleihin ja poistokanavan sijoitus- ja asennusratkaisuihin. Poistokanavien sijoituksen ja asennustavan lähtökohtana on turvallista pitää ratkaisuja, joissa asuntoja palvelee paloteknisesti itsenäiseksi yksikökseen erotettu laitteisto (kuva 7.1). Näissä tapauksissa asuntojen asuntokohtaiset laitteistot ovat kokonaisuudessaan erillisiä järjestelmiä ja esimerkiksi ulospuhalluskanava viedään kustakin asunnosta erillisenä kanavanaan ulos. Käytännön rakentamisessa ulospuhallusilmakanavan paloeristys jatkuu kuvan 7.1 mukaisesti ylös saakka, mutta turvalliseen ratkaisuun päästään myös esimerkiksi aikaisemman ohjeen mukaisella ratkaisulla, jossa ulospuhallusilmakanava paloeristetään pystysuoralta osuudeltaan vähintään 2,5 m:n matkalta. Pystysuoran osuuden eristyspituuden on kuitenkin aina oltava vähintään 10 kertaa kanavahalkaisijan pituinen.

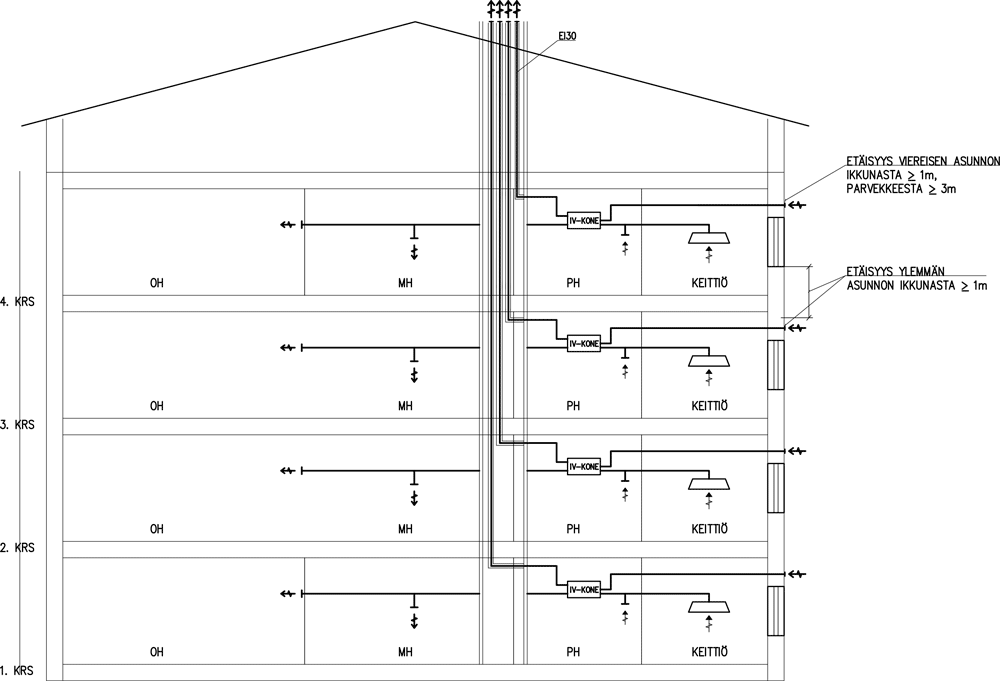

Kuva 7.1. Asuntokohtainen ilmanvaihtolaitteisto asuinkerrostalossa. Ulospuhalluskanavat johdetaan erillisinä vesikatolle. Ulospuhalluskanava paloeristetään asunnon ulkopuolella koko matkalta ja kannatetaan huolellisesti. On huomioitava myös ulospuhallusilmakanavan kondenssieristys. Kuvassa on esitetty tavanomainen ratkaisu, jossa eristys jatkuu huoneistosta katolle asti.

Kuilussa olevat asuntokohtaiset poistokanavat johdetaan pääsääntöisesti erillisinä rakennuksen vesikatolle yleensä elementtihormeissa, jolloin kukin kanava on paloeristetty kuilussa vesikatolle saakka. Asuntokohtaisen järjestelmän ulospuhallusilma voidaan sisäilmasto- ja ilmanvaihtoasetuksen 14§ mukaisesti ohjata ulos rakennuksen ulkoseinän kautta (kuva 7.2). Paloasetuksen 25 § 3:nnen kappaleen kuvaamissa tapauksissa suunnitellaan ulkoseinän lävistävän kanavan läpivientiratkaisu siten, että palo ei pääse leviämään ulkoseinän eristerakenteeseen kanavaläpiviennin kautta. Ulko- ja ulospuhallusilmalaitteiden sijoittelusta ja etäisyyksistä on opastavaa tekstiä Sisäilmasto ja ilmanvaihto -oppaan kappaleessa 14.

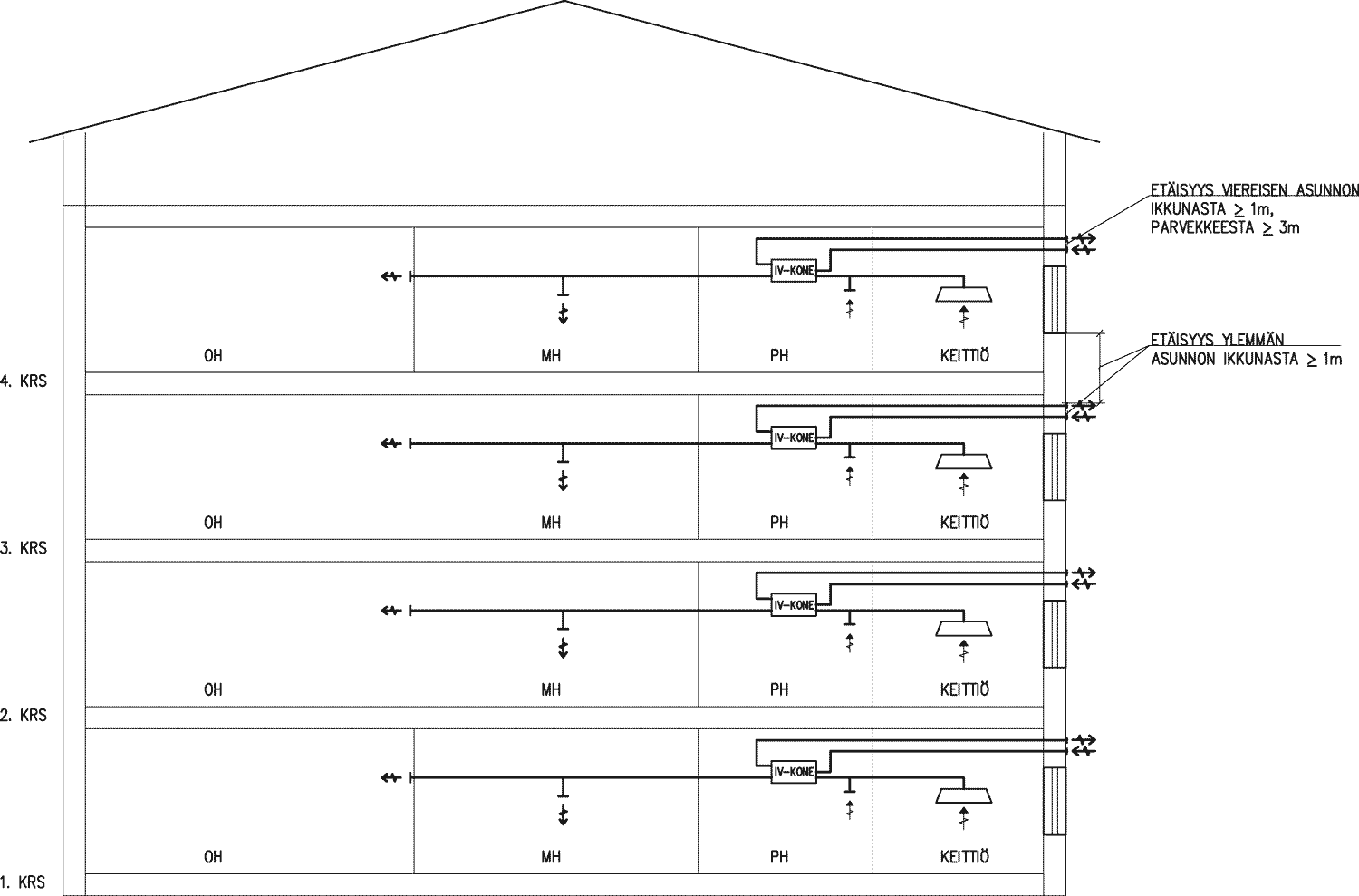

Kuva 7.2. Asuntokohtainen ilmanvaihto, jossa ulospuhallus- ja ulkoilma ohjattu ulkoseinästä. Kuvan etäisyydet paloteknisiä etäisyyksiä.

Asuntokohtaisten ilmanvaihtokoneiden ulkoilma-aukkojen tai ulospuhallusilma-aukkojen sijaitessa vierekkäin, ei niitä tarvitse varustaa sulkeutuvin palopellein, mikäli jokainen ilmakanava on paloeristetty muun kuin kyseisen asunnon muodostaman palo-osaston alueella (kuva 7.3).

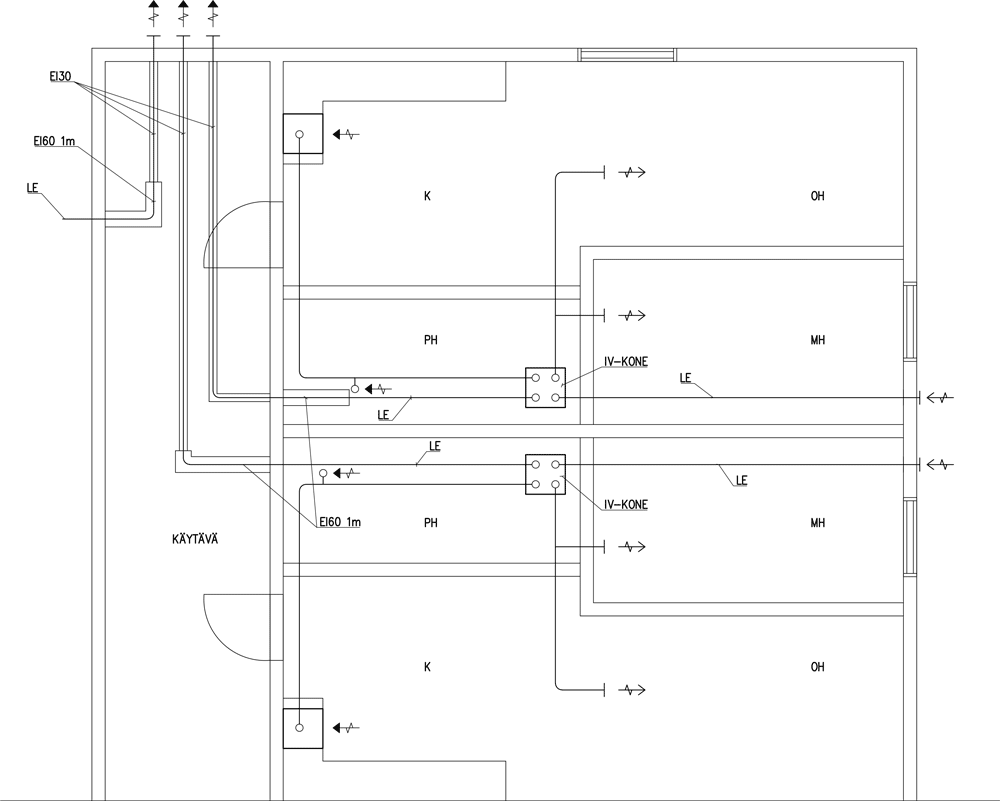

Kuva 7.3 Eri asuntojen ulko- ja ulospuhallusilmalaitteet voivat sijaita vierekkäin ilman etäisyysvaatimuksia. Kuvan etäisyydet paloteknisiä etäisyyksiä

Rivitalojen ullakkotiloissa, joissa ullakkotila on jaettu palokatkoilla asuntokohtaisiin palo-osastoihin, riittää, että keittiön ns. liesikupupoistokanava paloeristetään.

Ullakkorakentamisessa ja rivi- ja luhtitaloissa on asunnot käytännön toimivuuden kannalta järkevää varustaa asuntokohtaisilla ilmanvaihtokoneilla.

Asuntokohtaiseen ilmanvaihtokoneeseen tai sen poistoilmakanavistoon voidaan yhdistää keittiön poisto, mutta myös erillisen liesituulettimen käyttö on mahdollista, kun poisto viedään omalla kanavallaan ulos.

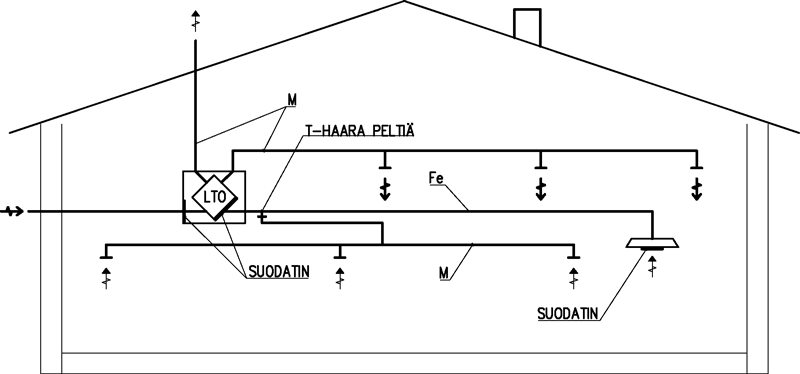

Kuva 7.4. Muun kuin A-luokan materiaalista tehdyn kanavan käyttömahdollisuuden periaate pientalossa. M = Muovikanava, Fe = teräslevystä valmistettu kanava

Keskitetty järjestelmä

Kun kyseessä on asuinrakennus, jossa on keskitetty ilmanvaihtojärjestelmä ja jonka konehuone sijaitsee palvelemiensa tilojen yläpuolella, voidaan yhteiskanavajärjestelmässä toteuttaa seuraavat ratkaisut:

  1. Jos kuilu on EI60-rakenteinen, voidaan sulkeutuvat palopellit sijoittaa asuntohaaroihin ja lisäksi on suunniteltava ratkaisu savun leviämisen rajoittamiseksi.
  2. Mikäli kuitenkin asuntohaaran kanavakoko on enintään halkaisijaltaan 160 mm ja ilmavirtausehto kuristinehtojen mukaisesti täyttyy, voidaan käyttää kuristinrakennetta sulkeutuvan palorajoittimen asemasta. Kuristimille on suunniteltava ja asetettava ilmamäärä- ja painehäviöarvot.
  3. Sulkeutuvat palopellit voidaan erityistapauksissa sijoittaa kerrosten väliseen pystykanavaan

Irtaimistovarastot voidaan liittää asuntojen kanssa samaan useita palo-osastoja palvelevaan ilmanvaihtokoneeseen erillistä kanavaa ja sulkeutuvaa palopeltiä käyttäen.

Tulo- ja poistokoneet voidaan sijoittaa samaan ilmanvaihtokonehuoneeseen. Konehuoneen rakenteet, pinnat ja varusteet tehdään kohdan 11.1 mukaisesti. Asuinrakennusten uloskäynnin ilmanvaihtokone sijoitetaan omaan palo-osastoonsa tai palvelemaansa palo-osastoon, missä tapauksessa ilmanvaihtokone ei saa lisätä palokuormaa porrashuoneessa merkittävästi.

Asuinkerrostalon keskitetyn ilmanvaihtolaitoksen asuntojen ilmanvaihtokanavointi voidaan toteuttaa joko asuntokohtaisilla nousukanavilla (kuva 7.5b) tai yhteiskanavajärjestelmällä (kuva 7.5).

Asuntoja ei kohdassa 9.2 mainittuja poikkeuksia lukuun ottamatta yhdistetä muita käyttötapoja palveleviin tiloihin. Järjestelmä suunnitellaan käyttäen pääasiassa vähintään A2, d1-s0 -luokan tarvikkeita.

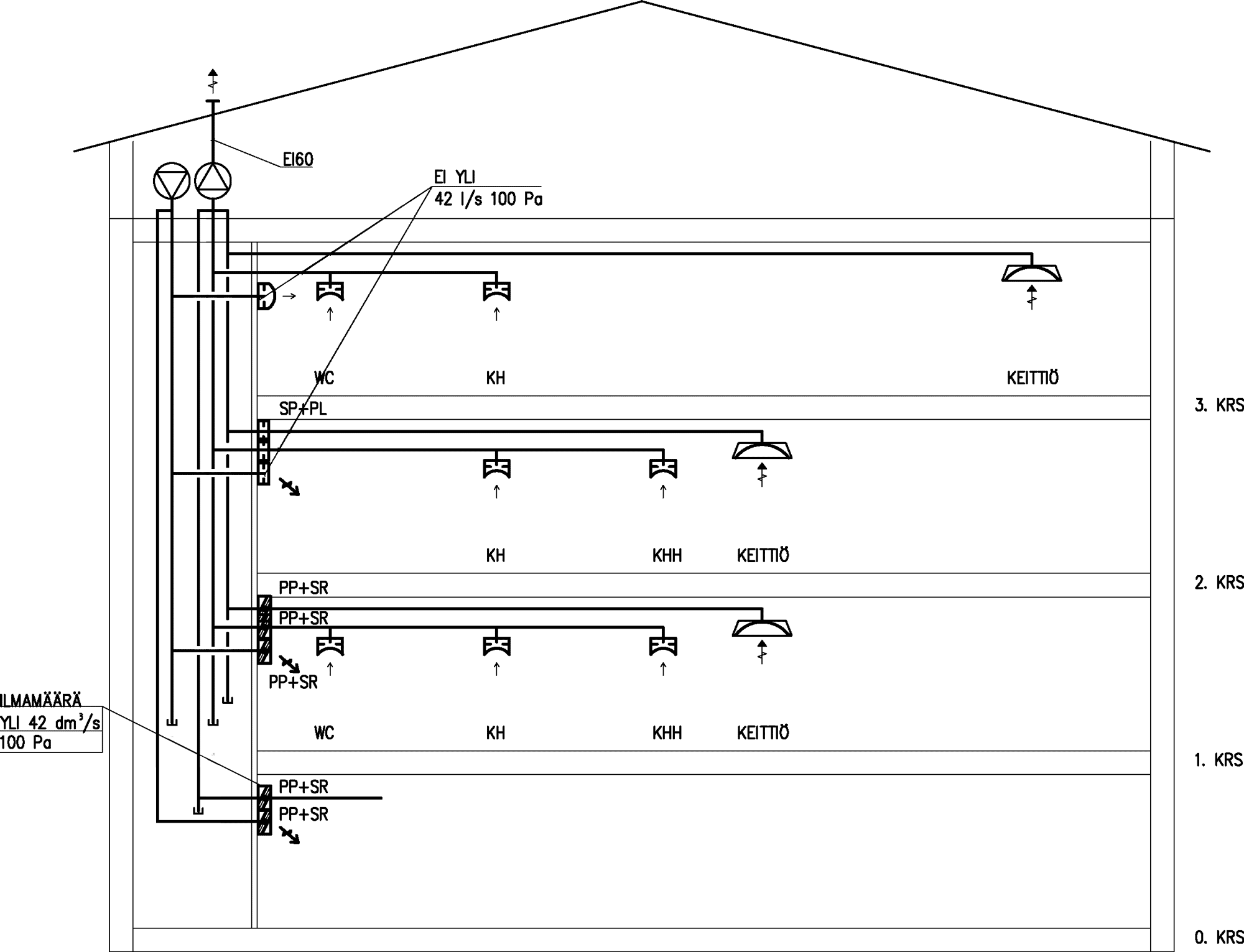

Kuva 7.5 Esimerkki asuinkerrostalon keskitetystä ilmanvaihtolaitteistosta, jonka konehuone on palvelemiensa tilojen yläpuolella. Kuvan selitystekstit ovat alla.

Kuvan 7.5 Selitykset:

  • kuristinehto selitetty alla kohdassa Kuristimen käyttö.
  • 3. kerros Tilakohtaiset kuristimet, joiden yhteenlaskettu virtaus toteuttaa kuristinehdon. Keittiön liesikupu, joka täyttää kuristinehdon, on viety omana kanavanaan omaan nousukanavaansa, joka yhdistyy poistokanavaan koneen lähellä.
  • 2. kerros: Huoneistokohtainen kuristin kuilun seinässä. Kun huoneistokohtaisen kokoojakanavan kuristinehto täyttyy, voidaan useampi päätelaite (esim. WC+VH+S) yhdistää samaan nousukanavaan kuilun kokoojakanavan kuristimen avulla.
  • 1. kerros: Osastointi toteutettu kuilun seinään kiinnitetyllä palopellillä, koska asunnon kuristinehto ylittyy.
  • 0. kerros: pohjakerroksen (esim. yhteisiä tiloja, kuten saunat ja varastot) osastointi toteutettu palopellillä, koska kuristinehto ylittyy. Tilojen ilmanvaihto liitetään keskusilmanvaihtokoneeseen erillistä kanavaa ja sulkeutuvaa palonrajoitinta käyttäen. (Huom. jos tilat toimistoja tai liiketiloja yms, varustetaan tilat omilla koneillaan.)

Kuvassa 7.5b on esitetty keskusilmanvaihtolaitteistolla toteutetun asuinkerrostalon periaateratkaisu, jossa savun leviämistä on rajoitettu asuntokohtaisilla nousukanavilla. Nousukanavien eristyspituus on vähintään 2,5 m ja 10 kertaa kanavan halkaisija.

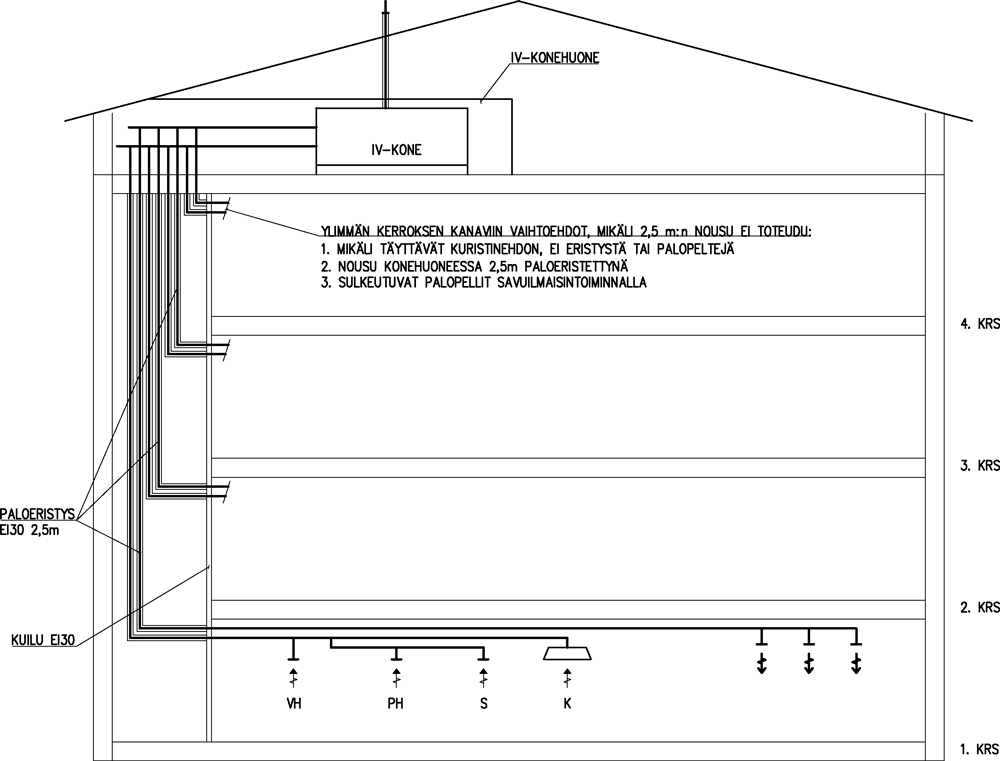

Kuva 7.5b Keskusilmanvaihtokoneella ja eristetyillä asuntokohtaisilla nousukanavilla toteutettu asuntoilmanvaihdon ratkaisu.



Kuristimen käyttö

Savun leviämisen rajoittamiseen voidaan käyttää sellaista kuristinta, joka on kuristimeksi tyyppihyväksytty tai josta on olemassa vastaavat (rakennuspaikkakohtainen varmennus) selvitykset. Kuristimena toimivan laitteen läpi saa virrata korkeintaan 42 dm3/s ilmaa 100 Pa:n paine-erolla ("kuristinehto"). Kuristimen on oltava lukittavissa vain työkalua käyttäen säätöasentoonsa. Samassa huoneistossa (aikaisemmin huonetila) olevien useampien kuristimien yhteenlaskettu ilmamäärä ei 100 Pa:n paine-erolla saa olla edellä esitettyä suurempi (kuva 7.5 ja 7.6). Liesikuvut tai vastaavat laitteet voivat toimia kuristimena vain, jos virtausominaisuuksien lisäksi niiden rakenteesta, palonkestävyydestä ja kiinnitystavasta on annettu riittävät selvitykset. Kuristimina toimivien laitteiden säätöasento merkitään suunnitelmiin ja laitteeseen kiinteästi.

Kuristinratkaisua voidaan käyttää savun leviämisen rajoittamiseen, kun kokoojakanava on pystysuuntainen. Huoneistosta tuleva vaakakanava voidaan liittää pystysuuntaiseen kokoojakanavaan kuristinta käyttämällä savun leviämisen rajoittamiseksi, mikäli edellä mainittu kuristinehto täyttyy huoneiston vaakakanavan osalta. Vaakakanavia voi olla useita, mikäli niiden yhteenlaskettu virtaus huoneistosta samaan pystysuuntaiseen kokoojakanavaan ei ylitä kuristusehtoa. Tulokanavia ja poistokanavia tarkastellaan erikseen.

Kuristimia käytettäessä ilmanvaihtokonehuoneen tulee sijaita niiden tilojen yläpuolella, joita se palvelee. Samassa tasossa olevien asuntojen ilmanvaihtoratkaisuna käytetään asuntokohtaista ilmanvaihtokonetta tai muita savun leviämistä rajoittavia ratkaisuja.

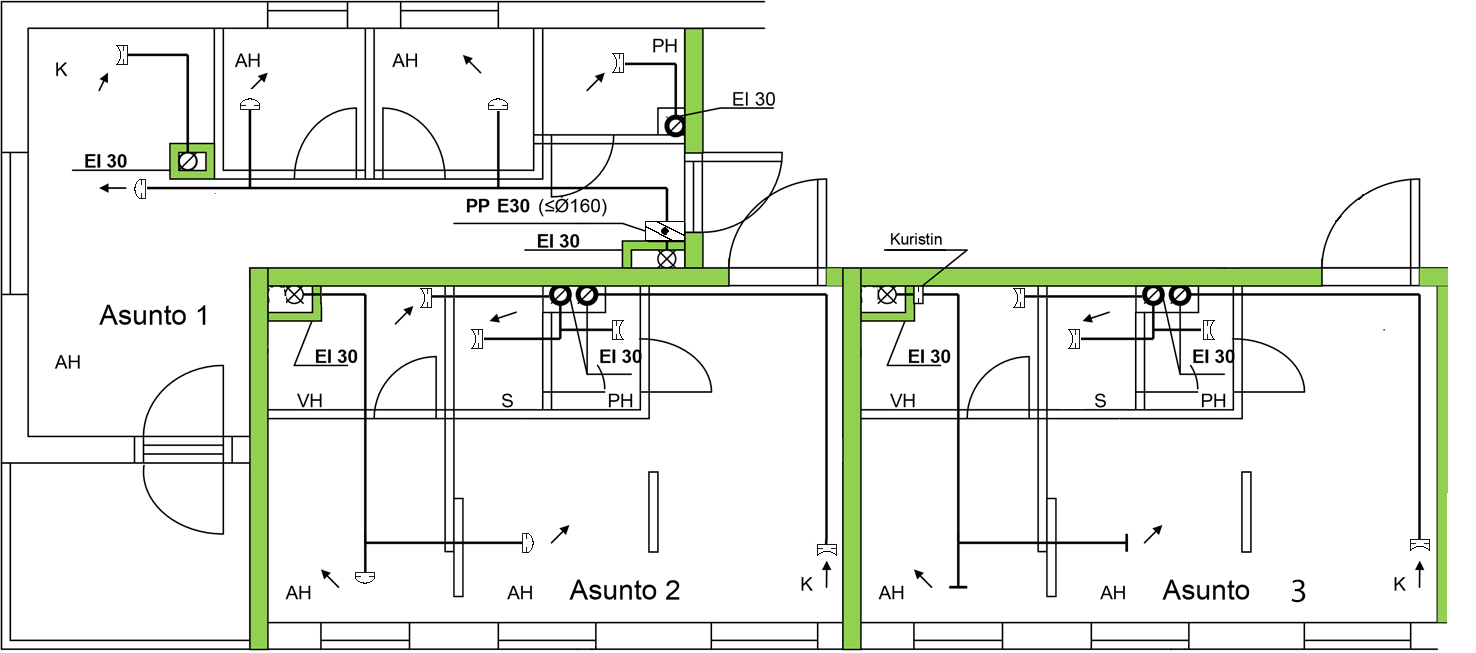

Kuva 7.6. Esimerkkejä asuinkerrostalon asuntojen liittymisestä useita palo-osastoja palvelevaan ilmanvaihtolaitteistoon, kun konehuone on palvelemiensa tilojen yläpuolella. Tiloja palvelevat iv-kanavat liitetään kukin kokoojakanavaan Sisäilmasto ja ilmanvaihto -oppaan ohjeita noudattaen.

Muut savun leviämisen rajoittimet

Kuristimen lisäksi savun leviämisen rajoittamiseen voidaan käyttää myös muita ratkaisuja, joiden toimivuus tunnetaan. Näitä ratkaisuja ovat esimerkiksi mekaaniseen toimintaan perustuvat takaisinvirtaussuojat ja savunrajoittimina toimivat palopellit sekä ns. nousukanavat, jotka perustuvat huoneiston haarakanavan vähintään 2,5 metrin tai kymmenen halkaisijanmitan (näistä suurempi mitta) pystysuorasta nousuosasta ennen liittymistään kokoojakanavaan.

Sivu tekstimuodossa Lataa sivu PDF:nä
Kirja tekstimuodossa Lataa kirja PDF:nä

Kommentit

Toni Takala (ei varmistettu)

Hei

Mielestäni tämä lause on nyt tulkinnan varainen:
"Porrashuoneen ilmanvaihtokone sijoitetaan omaan palo-osastoonsa."
Tarkoitetaanko tällä sitä, että porrashuoneen ilmanvaihtokone ei voi olla EI60 osastoidussa ilmanvaihtokonehuoneessa asuntojen keskusilmanvaihtokoneen kanssa? Tulisiko tässä tapauksessa porrashuoneen ilmanvaihtokoneen ympärille rakentaa vielä oma EI60 koppinsa?

T: Toni Takala

28.11.2018 10.32.29 Ikilinkki
Toimitus

In reply to by Toni Takala (ei varmistettu)

Opastavaa tekstiä on tarkennettu tältä osin: porrashuoneen ilmanvaihtokone voidaan sijoittaa samaan keskusilmanvaihtokonehuoneeseen muiden ilmanvaihtolaitteistojen kondeiden kanssa. Opastavaa tekstiä kohdissa 7.7 ja 9.2.

Porrashuoneen ilmanvaihtokone voi olla palvelemassaan osastossa, mutta tällöinkin on kiinnitettävä huomiota porrashuoneen palokuormaan, koneen huollettavuuteen, sulatusveden poisjohtamiseen jne.

25.10.2020 14.31.00 Ikilinkki
Toimitus

Kuvan 7.3 Selitykset:

3. kerros: Tilakohtainen kuristinpari (mustat pallot; jos yhteenlaskettu ilmamäärä on alle 42 l/s paineerolla 100 Pa, voidaan useampi kuristin (esim. WC+VH+S) yhdistää samaan nousukanavaan ilman palonrajoitinta.

Onko teksti kuvaan nähden relevantti ?

7.12.2018 15.41.00 Ikilinkki
Toimitus

In reply to by Toimitus

Kiitoksia kommentista. Opastavia tekstejä ja kuvia on pyritty parantamaan 2019 ja 2020 päivityksissä niin, että kuristimen käytön suunnittelusäännöt olisivat aikaisempaa selkeämmät.

26.11.2020 08.50.00 Ikilinkki
Toimitus

Sähköpostikommentti 13.4.2019

Lasketaanko esim. kaksiossa kuristinvaatimus 42l/s 100Pa huonekohtaisesti vai asuntokohtaisesti?

Esim. asunnon tulo-ja poistoventtiilivirtaamaat summataan, kun jokainen aiheuttaa painehäviötä 100Pa? Vai ovin rajoitetussa huonetilassa olevat venttiilit summataan?

23.4.2019 13.10.48 Ikilinkki
Toimitus

Sähköpostipalaute 19.11.

Kohta "Asuntokohtaiseen ilmanvaihtokoneeseen voidaan yhdistää keittiön poisto, mutta myös erillisen liesituulettimen käyttö on mahdollista." ja kuva 7.2

Onko sama periaate, että iv-koneelta lähtevää ulospuhalluskanavaa ei tarvitse paloeristää, jos ´kupu kytketään suoraan IV-koneeseen'?

23.4.2019 13.16.09 Ikilinkki
Toimitus

In reply to by Toimitus

Opastavaa tekstiä on selvennetty kesäkuun 2020 päivityksen yhteydessä. IV-koneelta lähtevää ulospuhallusilmakanavan ei tarvitse olla paloeristetty, mutta kanavan lävistäessä osastoivan rakenteen, on varmistuttava osastoivuuden säilymisestä. Kanava on kuitenkin lämpöeristettävä ja kosteuseristettävä kohteen vaatimusten mukaisesti.

25.11.2020 15.27.00 Ikilinkki
Toimitus

Sähköpostipalaute 20.11.

Tarkoittaako kuva 7.1, että rivarissa ja pientalossa tai seinäpuhalluksen kerrostalokämpässä ei tarvita paloeristettyä olleskaan (jos palo-osasto ei vaihdu). Vai tarvitseeko ulospuhallusilmakanava paloeristää koneelta eteenpäin?

23.4.2019 13.19.27 Ikilinkki
Toimitus

Onko uudet asetukset vaikuttanut ulospuhallusilmakanaviston paloeristykseen 1 tai 2 kerroksissa asunnoissa, kun liesikuvun ilma menee ilmanvaihtokoneen kautta?

Kuvasta 7.2 voi ymmärtää, että tuo ulospuhallusilmakanava voisi olla myös muovia, eli ei vaatine paloeristystä. Mikä on vaatimus, jos tuosta kuvasta poiketen tuo liesituulettimen kanavisto menisi LTO ohi [koneen sisällä].

23.4.2019 13.30.00 Ikilinkki
Toimitus

In reply to by Toimitus

Uudet asetukset eivät ole vaikuttaneet ulospuhallusilmakanaviston paloerityksen vaatimuksiin kysymyksen aihepiirissä.

Tilanne LTO:n ohituksen suhteen tai ilmanvaihtokoneiden sisäisten ratkaisujen suhteen on kysymyksenä ratkaisutapoineen niin laaja, ettei siihen vastaaminen tässä oppaassa ole mahdollista yleisellä tasolla.

25.11.2020 15.37.00 Ikilinkki
Ville Tissari (ei varmistettu)

Voisiko ohjeen kohtaan keskitetystä järjestelmästä jotenkin muotoilla, että pystykanava voi olla suurempi kuin 200 cm2 kun huoneistojen liityntäkanava on enintään 200 cm2 ja käytetään kuristimia?

7.5.2019 12.42.08 Ikilinkki
Toimitus

Kohta: Mikäli kuitenkin asuntohaaran kanavakoko on enintään halkaisijaltaan 160 mm ja ilmavirtausehto kuristinehtojen mukaisesti täyttyy, voidaan käyttää kuristinrakennetta sulkeutuvan palorajoittimen asemasta. Tämä on mahdollista, silloin kun pystykanavan koko on enintään 160. Kuristimille on suunniteltava ja asetettava ilmamäärä- ja painehäviöarvot.

Kysytty perustetta ja tarvetta rajoittaa pystykanavan halkaisijaa. Haarakanavassa olevan savunrajoittimen tulisi riittää.

16.1.2020 15.07.00 Ikilinkki
Toimitus

Kuva 7.1.

Voisiko myös tässä kuvassa olla kuvapohjana kuvassa 7.2. oleva rakennusmalli? Ohessa olevaan liitteeseen olemme skissanneet idean. Uusi kuva olisi mielestämme vähemmän tulkinnan varainen kuin alkuperäinen kuva ja selventäisi Sisäilmasto ja ilmanvaihto-oppaan asetustekstiä  ”Yhden asuinhuoneiston kaikkien tilojen poistoilma voidaan johtaa koneellisessa ilmanvaihdossa saman ilmakanavan kautta suoraan ulos, tilojen yläpuolella olevaan kokoojakanavaan tai poistoilmakammioon”

16.1.2020 15.08.00 Ikilinkki
Toimitus

Kuvan 7.4 yläpuolella:

Tekstikappaleen: "Asuntokohtaiseen ilmanvaihtokoneeseen voidaan yhdistää keittiön poisto, mutta myös erillisen liesituulettimen käyttö on mahdollista." aloitus tarkkennettava:

Esimerkiksi: Asuntokohtaisen ilmanvaihtokoneen poistoilmanvaihtokanavistoon voidaan ...

tai: Asuntokohtaisen ilmanvaihtokoneen ja/tai sen poistoilmanvaihtokanavistoon voidaan ...

16.1.2020 15.11.00 Ikilinkki
