7.2 Asuin­ra­ken­nuk­set

Opas­ta­va teks­ti

Asuin­ra­ken­nuk­sia ovat esi­mer­kik­si oma­ko­ti­ta­lot, ri­vi­ta­lot, ker­ros­ta­lot, tue­tun asu­mi­sen ra­ken­nuk­set ja se­nio­ria­sun­to­ta­lot. Ta­paus­koh­tai­ses­ti ote­taan huo­mioon asuk­kai­den lii­kun­ta­ra­joit­teet. Asuin­ta­lon käyt­tö­ul­lak­ko ero­te­taan yleen­sä omak­si palo-​osastokseen. Sa­moin ero­te­taan ul­la­kon ta­sol­la oleva his­sin ko­ne­huo­ne, il­man­vaih­to­ko­ne­huo­ne, sau­na­ti­lat tai vas­taa­vat tilat muus­ta ul­la­kos­ta.

Asuin­ker­ros­ta­lon il­man­vaih­don pa­lo­tek­ni­sen suun­nit­te­lun yh­te­nä läh­tö­koh­ta­na voi­daan pitää ns. pas­sii­vi­sia rat­kai­su­ja, jol­loin mi­ni­moi­daan jat­ku­vaa toi­min­ta­kun­non tar­kas­ta­mis­ta ja huol­toa edel­lyt­tä­vän au­to­ma­tii­kan ja lai­te­tek­nii­kan käyt­tö. Asun­toil­man­vaih­don pa­lo­tek­ni­nen toi­mi­vuus voi­daan jois­sa­kin ta­pauk­sis­sa to­teut­taa myös eri­tyis­ten tek­nis­ten jär­jes­tel­mien avul­la. Näin toi­mi­taan esi­mer­kik­si kor­keis­sa tor­ni­ta­lo­koh­teis­sa, jotka muu­ten­kin vaa­ti­vat yleen­sä ta­paus­koh­tais­ta tar­kas­te­lua.

Asun­to­koh­tai­nen jär­jes­tel­mä

    Asun­to­koh­tai­sen il­man­vaih­to­lait­teis­ton pa­lo­tek­ni­set vaa­ti­muk­set liit­ty­vät lä­hin­nä käy­tet­tyi­hin ka­na­va­ma­te­ri­aa­lei­hin ja pois­to­ka­na­van sijoitus-​ ja asen­nus­rat­kai­sui­hin. Pois­to­ka­na­vien si­joi­tuk­sen ja asen­nus­ta­van läh­tö­koh­ta­na on tur­val­lis­ta pitää rat­kai­su­ja, jois­sa asun­to­ja pal­ve­lee pa­lo­tek­ni­ses­ti it­se­näi­sek­si yk­si­kök­seen ero­tet­tu lait­teis­to (kuva 7.1). Näis­sä ta­pauk­sis­sa asun­to­jen asun­to­koh­tai­set lait­teis­tot ovat ko­ko­nai­suu­des­saan eril­li­siä jär­jes­tel­miä ja esi­mer­kik­si ulos­pu­hal­lus­ka­na­va vie­dään kus­ta­kin asun­nos­ta eril­li­se­nä ka­na­va­naan ulos. Käy­tän­nön ra­ken­ta­mi­ses­sa ulos­pu­hal­lusil­ma­ka­na­van pa­loe­ris­tys jat­kuu kuvan 7.1 mu­kai­ses­ti ylös saak­ka, mutta tur­val­li­seen rat­kai­suun pääs­tään myös esi­mer­kik­si ai­kai­sem­man oh­jeen mu­kai­sel­la rat­kai­sul­la, jossa ulos­pu­hal­lusil­ma­ka­na­va pa­loe­ris­te­tään pys­ty­suo­ral­ta osuu­del­taan vä­hin­tään 2,5 m:n mat­kal­ta. Pys­ty­suo­ran osuu­den eris­tys­pi­tuu­den on kui­ten­kin aina ol­ta­va vä­hin­tään 10 ker­taa ka­na­va­hal­kai­si­jan pi­tui­nen.

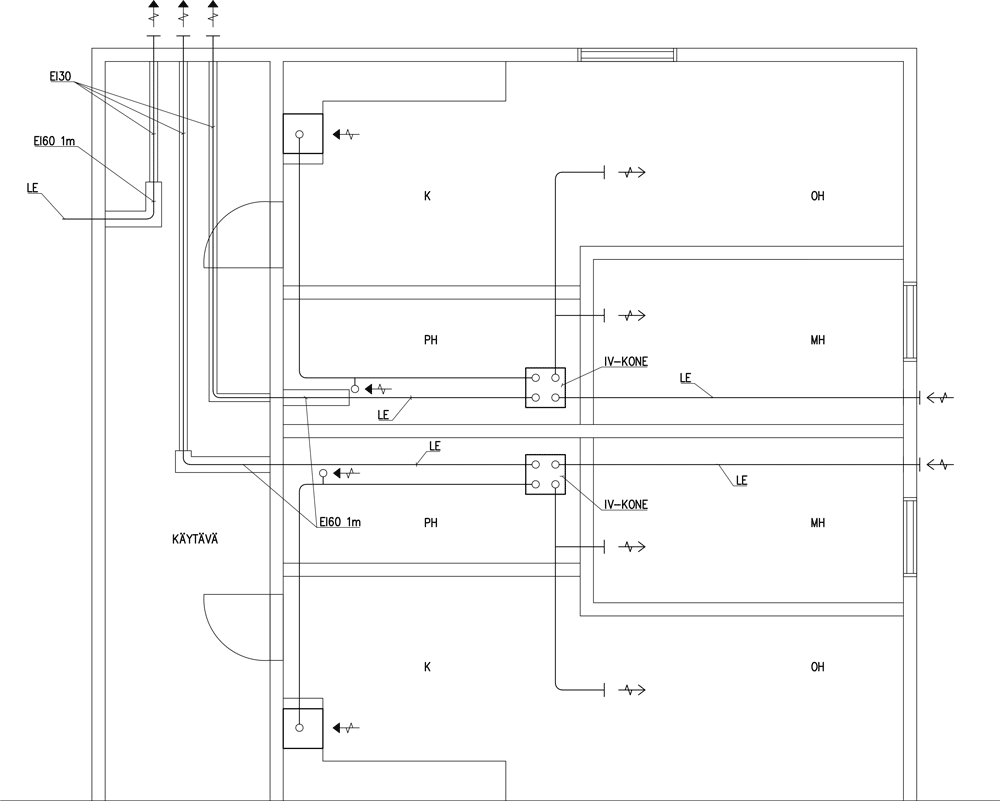

    Kuva 7.1. Asun­to­koh­tai­nen il­man­vaih­to­lait­teis­to asuin­ker­ros­ta­los­sa. Ulos­pu­hal­luska­na­vat joh­de­taan eril­li­si­nä ve­si­ka­tol­le. Ulos­pu­hal­lus­ka­na­va pa­loe­ris­te­tään asun­non ul­ko­puo­lel­la koko mat­kal­ta ja kan­na­te­taan huo­lel­li­ses­ti. On huo­mioi­ta­va myös ulos­pu­hal­lusil­maka­na­van kon­dens­sie­ris­tys. Ku­vas­sa on esi­tet­ty ta­van­omai­nen rat­kai­su, jossa eris­tys jat­kuu huo­neis­tos­ta ka­tol­le asti.



    Kui­lus­sa ole­vat asun­to­koh­tai­set pois­to­ka­na­vat joh­de­taan pää­sään­töi­ses­ti eril­li­si­nä ra­ken­nuk­sen ve­si­ka­tol­le yleen­sä ele­ment­ti­hor­meis­sa, jol­loin kukin ka­na­va on pa­loe­ris­tet­ty kui­lus­sa ve­si­ka­tol­le saak­ka. Asun­to­koh­tai­sen jär­jes­tel­män ulos­pu­hal­lusil­ma voi­daan sisäilmasto-​ ja il­man­vaih­toa­se­tuk­sen 14§ mu­kai­ses­ti oh­ja­ta ulos ra­ken­nuk­sen ul­ko­sei­nän kaut­ta. Pa­loa­se­tuk­sen 25 § 3:nnen kap­pa­leen ku­vaa­mis­sa ta­pauk­sis­sa suun­ni­tel­laan ul­ko­sei­nän lä­vis­tä­vän ka­na­van lä­pi­vien­ti­rat­kai­su siten, että palo ei pääse le­viä­mään ul­ko­sei­nän eris­te­ra­ken­tee­seen ka­na­va­lä­pi­vien­nin kaut­ta. Ulko- ja ulos­pu­hal­lusil­ma­lait­tei­den si­joit­te­lus­ta ja etäi­syyk­sis­tä on opas­ta­vaa teks­tiä Si­säil­mas­to ja il­man­vaih­to -​oppaan kap­pa­lees­sa 14.

    Asun­to­koh­tais­ten il­man­vaih­to­ko­nei­den ulkoilma-​aukkojen tai ulospuhallusilma-​aukkojen si­jai­tes­sa vie­rek­käin, ei niitä tar­vit­se va­rus­taa sul­keu­tu­vin pa­lo­pel­lein, mi­kä­li jo­kai­nen il­ma­ka­na­va on pa­loe­ris­tet­ty muun kuin ky­sei­sen asun­non muo­dos­ta­man palo-​osaston alu­eel­la (kuva 7.2).

    Kuva 7.2 Eri asun­to­jen ulko- ja ulos­pu­hal­lusil­ma­lait­teet voi­vat si­jai­ta vie­rek­käin ilman etäi­syys­vaa­ti­muk­sia. Kuvan etäi­syy­det pa­lo­tek­ni­siä etäi­syyk­siä

    Ri­vi­ta­lo­jen ul­lak­ko­ti­lois­sa, jois­sa ul­lak­ko­ti­la on jaet­tu pa­lo­kat­koil­la asun­to­koh­tai­siin palo-​osastoihin, riit­tää, että keit­tiön ns. lie­si­ku­pu­pois­to­ka­na­va pa­loe­ris­te­tään.

    Ul­lak­ko­ra­ken­ta­mi­ses­sa ja rivi- ja luh­ti­ta­lois­sa on asun­not käy­tän­nön toi­mi­vuu­den kan­nal­ta jär­ke­vää va­rus­taa asun­to­koh­tai­sil­la il­man­vaih­to­ko­neil­la. Kes­kusil­man­vaih­to­ko­ne­huo­neen kans­sa sa­mal­la ta­sol­la si­jait­se­van asun­non iv-​kone saa si­jai­ta kes­kusil­man­vaih­to­ko­ne­huo­nees­sa ilman omaa osas­toi­vaa ra­ken­net­taan, kun osas­ton ra­jal­la on pa­lo­pel­lit ja palo-​osastoinnin osas­toi­vuus säi­lyy.

    Asun­to­koh­tai­seen il­man­vaih­to­ko­nee­seen tai sen pois­toil­ma­ka­na­vis­toon voi­daan yh­dis­tää keit­tiön pois­to (kuva 7.3), mutta myös eril­li­sen lie­si­tuu­let­ti­men käyt­tö on mah­dol­lis­ta, kun pois­to vie­dään omal­la ka­na­val­laan ulos.

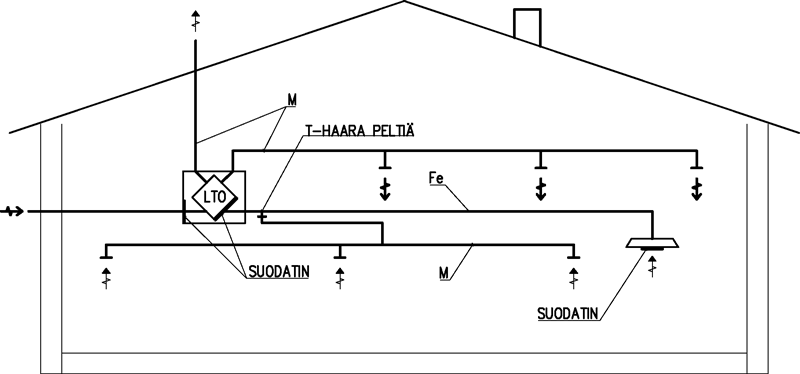

    Kuva 7.3. Muun kuin A-​luokan ma­te­ri­aa­lis­ta teh­dyn ka­na­van käyt­tö­mah­dol­li­suu­den pe­ri­aa­te pien­ta­los­sa. M = Muo­vi­ka­na­va, Fe = te­räs­le­vys­tä val­mis­tet­tu ka­na­va

    Kes­ki­tet­ty jär­jes­tel­mä

    Kun ky­sees­sä on asuin­ra­ken­nus, jossa on kes­ki­tet­ty il­man­vaih­to­jär­jes­tel­mä ja jonka ko­ne­huo­ne si­jait­see pal­ve­le­mien­sa ti­lo­jen ylä­puo­lel­la, voi­daan yh­teis­ka­na­va­jär­jes­tel­mäs­sä to­teut­taa seu­raa­vat rat­kai­sut:

    1. Jos kuilu on EI60-​rakenteinen, voi­daan sul­keu­tu­vat pa­lo­pel­lit si­joit­taa asun­to­haa­roi­hin ja li­säk­si on suun­ni­tel­ta­va rat­kai­su savun le­viä­mi­sen ra­joit­ta­mi­sek­si.
    2. Mi­kä­li kui­ten­kin asun­to­haa­ran ka­na­va­ko­ko on enin­tään hal­kai­si­jal­taan 160 mm ja il­ma­vir­taus­eh­to ku­ris­ti­neh­to­jen mu­kai­ses­ti täyt­tyy, voi­daan käyt­tää ku­ris­tin­ra­ken­net­ta sul­keu­tu­van pa­lo­ra­joit­ti­men ase­mas­ta. Ku­ris­ti­mil­le on suun­ni­tel­ta­va ja ase­tet­ta­va ilmamäärä-​ ja pai­ne­hä­viö­ar­vot.
    3. Sul­keu­tu­vat pa­lo­pel­lit voi­daan eri­tyis­ta­pauk­sis­sa si­joit­taa ker­ros­ten vä­li­seen pys­ty­ka­na­vaan

    Ir­tai­mis­to­va­ras­tot voi­daan liit­tää asun­to­jen kans­sa sa­maan usei­ta palo-​osastoja pal­ve­le­vaan il­man­vaih­to­ko­nee­seen eril­lis­tä ka­na­vaa ja sul­keu­tu­vaa pa­lo­pel­tiä käyt­täen.

    Tulo- ja pois­to­ko­neet voi­daan si­joit­taa sa­maan il­man­vaih­to­ko­ne­huo­nee­seen. Ko­ne­huo­neen ra­ken­teet, pin­nat ja va­rus­teet teh­dään koh­dan 11.1 mu­kai­ses­ti.

    Asuin­ker­ros­ta­lon kes­ki­te­tyn il­man­vaih­to­lai­tok­sen asun­to­jen il­man­vaih­to­ka­na­voin­ti voi­daan to­teut­taa joko yh­teis­ka­na­va­jär­jes­tel­mäl­lä (kuva 7.4a) tai asun­to­koh­tai­sil­la nousu­ka­na­vil­la (kuva 7.4b ja 7.4c). Ku­vis­sa 7.4b ja 7.4c on li­säk­si esi­tet­ty rat­kai­su il­man­vaih­to­ko­neen kans­sa sa­mal­la ta­sol­la ole­van asun­non liit­tä­mi­sek­si sa­maan kes­kusil­man­vaih­to­ko­nee­seen. Kai­kis­sa ta­pauk­sis­sa on on var­mis­tet­ta­va, että sa­vul­le on pur­ku­reit­ti, joka tar­vit­taes­sa avau­tuu ul­koil­maan.

    Asun­to­ja ei koh­das­sa 9.2 mai­nit­tu­ja poik­keuk­sia lu­kuun ot­ta­mat­ta yh­dis­te­tä muita käyt­tö­ta­po­ja pal­ve­le­viin ti­loi­hin. Jär­jes­tel­mä suun­ni­tel­laan käyt­täen pää­asias­sa vä­hin­tään A2-s1, d0 -​luokan tar­vik­kei­ta.

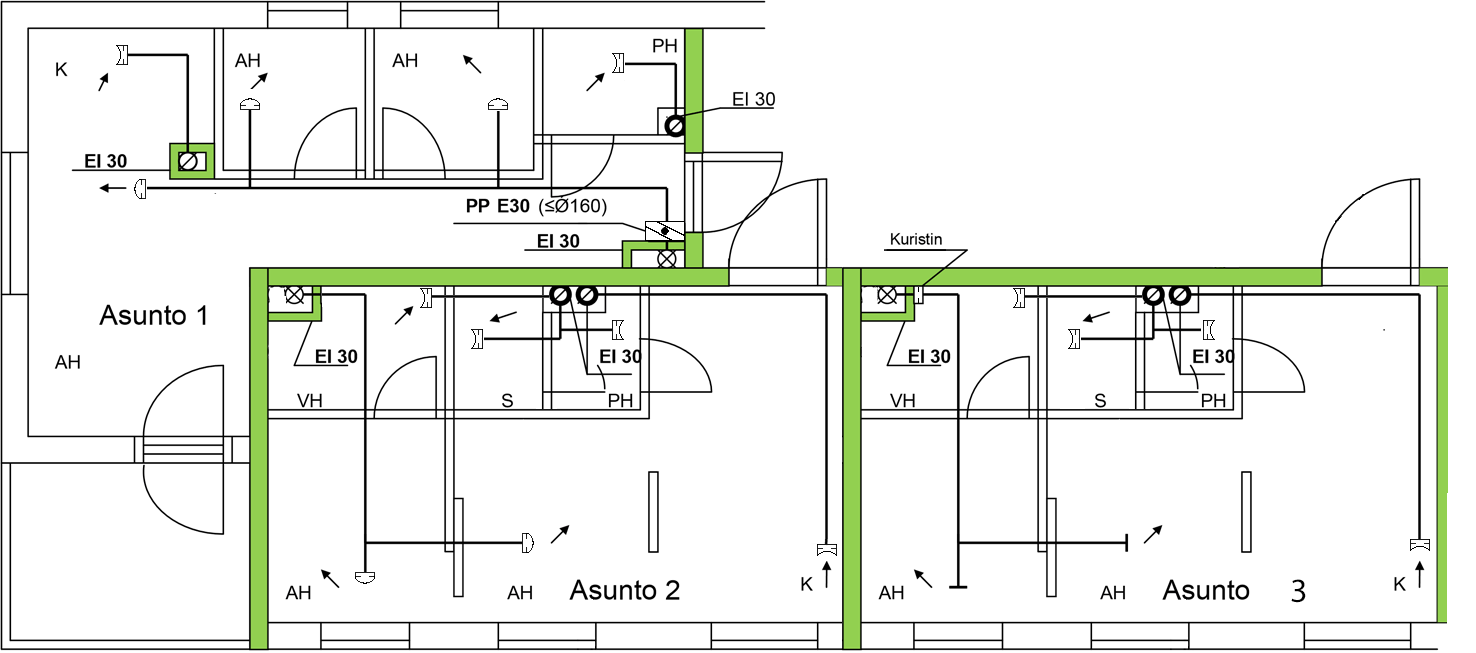

    Kuva 7.5a
    Kuva 7.4a Esi­merk­ki asuin­ker­ros­ta­lon kes­ki­te­tys­tä il­man­vaih­to­lait­teis­tos­ta, jonka ko­ne­huo­ne on pal­ve­le­mien­sa ti­lo­jen ylä­puo­lel­la. Kuvan se­li­tys­teks­tit ovat alla.

    Kuvan 7.4a Se­li­tyk­set:

    • ku­ris­ti­neh­to se­li­tet­ty alla koh­das­sa Ku­ris­ti­men käyt­tö.
    • 3. ker­ros Ti­la­koh­tai­set ku­ris­ti­met, joi­den yh­teen­las­ket­tu vir­taus to­teut­taa ku­ris­ti­neh­don. Keit­tiön lie­si­ku­pu, joka täyt­tää ku­ris­ti­neh­don, on viety omana ka­na­va­naan pys­ty­suun­tai­seen yh­teis­ka­na­vaan.
    • 2. ker­ros: Huo­neis­to­koh­tai­nen ku­ris­tin kui­lun sei­näs­sä. Kun huo­neis­to­koh­tai­sen lii­te­ka­na­van (si­säi­nen ka­na­va) ku­ris­ti­neh­to täyt­tyy, voi­daan useam­pi pää­te­lai­te (esim. WC+VH+S) yh­dis­tää sa­maan pys­ty­suun­tai­seen yh­teis­ka­na­vaan ku­ris­ti­men avul­la.
    • 1. ker­ros: Osas­toin­ti to­teu­tet­tu kui­lun sei­nään kiin­ni­te­tyl­lä sa­vuil­mai­sin­toi­min­nol­la oh­ja­tul­la pa­lo­pel­lil­lä, koska asun­non ku­ris­ti­neh­to ylit­tyy.
    • 0. ker­ros: poh­ja­ker­rok­sen (esim. yh­tei­siä ti­lo­ja, kuten sau­nat ja va­ras­tot) osas­toin­ti to­teu­tet­tu sa­vuil­mai­sin­toi­min­nol­la oh­ja­tul­la pa­lo­pel­lil­lä, koska ku­ris­ti­neh­to ylit­tyy. Ti­lo­jen il­man­vaih­to lii­te­tään kes­kusil­man­vaih­to­ko­nee­seen pys­ty­suun­tais­ta eril­lis­ka­na­vaa ja sul­keu­tu­vaa pa­lo­pel­tiä käyt­täen. (Huom. jos tilat toi­mis­to­ja tai lii­ke­ti­lo­ja yms, va­rus­te­taan tilat omil­la ko­neil­laan.) Ir­tai­mis­to­va­ras­to on yleen­sä eri pa­lo­kuor­ma­luok­kaa (EI90) ja va­rus­te­taan pa­lo­pel­leil­lä.

    Ku­vas­sa 7.4b on esi­tet­ty kes­kusil­man­vaih­to­lait­teis­tol­la to­teu­te­tun asuin­ker­ros­ta­lon pe­ri­aa­te­rat­kai­su, jossa savun le­viä­mis­tä on ra­joi­tet­tu asun­to­koh­tai­sil­la nousu­ka­na­vil­la. Nousu­ka­na­vien pi­tuus on vä­hin­tään 2,5 m ja 10 ker­taa ka­na­van hal­kai­si­ja.

    Kuva 7.5b keskusiv-kone, asuntokohtaiset nousukanavat ja lisäksi yksi asunto iv-koneen kanssa samalla tasolla

    Kuva 7.4b Kes­kusil­man­vaih­to­ko­neel­la ja eris­te­tyil­lä asun­to­koh­tai­sil­la nousu­ka­na­vil­la to­teu­tet­tu asun­toil­man­vaih­don rat­kai­su.

    Ku­vas­sa 7.4c on esi­tet­ty kes­kusil­man­vaih­to­lait­teis­tol­la to­teu­te­tun asuin­ker­ros­ta­lon pe­ri­aa­te­rat­kai­su, jossa savun le­viä­mis­tä on ra­joi­tet­tu ku­ris­ti­mil­la ja sa­vun­ra­joit­ti­mil­la va­rus­te­tuil­la pa­lo­pel­leil­lä. Ku­vas­sa on esi­tet­ty myös il­man­vaih­to­ko­neen kans­sa sa­mas­sa ta­sos­sa ole­van asun­non liit­ty­mi­nen il­man­vaih­to­ka­na­vis­toon.

    Kuva 7.4c Savun leviämisen rajoittamisen ratkaisuja keskitetyssä iv-järjestelmässä.



    Kuva 7.4c Kes­kusil­man­vaih­to­ko­neel­la ja ku­ris­ti­mil­la tai pa­lo­pel­leil­lä to­teu­tet­tu asun­toil­man­vaih­don rat­kai­su. Li­säk­si ku­vas­sa on esi­tet­ty il­man­vaih­to­ko­neen kans­sa sa­mal­la ta­sol­la ole­van asun­non liit­ty­mi­nen il­man­vaih­to­ka­na­vis­toon.

    Kuvan 7.4c se­li­tyk­set:

    • ku­ris­ti­neh­to se­li­tet­ty alla koh­das­sa Ku­ris­ti­men käyt­tö.
    • ta­paus 7 (4.krs): Il­man­vaih­to­ko­ne­huo­neen kans­sa sa­mal­la ta­sol­la oleva asun­to. Osas­toin­ti on to­teu­tet­tu sei­nään kiin­ni­te­tyl­lä pa­lo­pel­lil­lä (PP) ja sa­vuil­mai­si­mel­la (SR).
    • ta­paus 6 (3.krs): Asun­not, jotka kyt­key­ty­vät yh­tei­seen vaa­ka­run­ko­ka­na­vis­toon asun­to­jen ylä­puo­lel­la, nousu­ka­na­va alle 2,5 m. Kaik­ki ka­na­vat va­rus­te­taan pa­lo­pel­lein (PP) ja sa­vu­nil­mai­si­min (SR). Vaa­ka­run­ko­ka­na­vat ul­la­kol­la (EI30). Mi­kä­li nousu­ka­na­va on käy­tös­sä, kts. ta­paus 4.
    • ta­paus 5 (3.krs): Ti­la­koh­tai­set ku­ris­ti­met, joi­den yh­teen­las­ket­tu vir­taus to­teut­taa ku­ris­tin­rat­kai­sun. Keit­tiön lie­si­ku­pu, joka täyt­tää ku­ris­tin­rat­kai­sun, on viety omal­la ka­na­val­la keit­tiöi­den yh­teis­nousu­ka­na­vaan, joka yh­dis­tyy run­ko­ka­na­vaan ko­neen lä­hel­lä.
    • ta­paus 4 (3.krs): Eri­tyis­rat­kai­su, nousu­ka­na­vat (> 2,5 m + EI30) täy­den­net­ty­nä ku­ris­ti­mil­la toi­mi­vat sa­vun­ra­joit­ti­mi­na.  Ku­ris­ti­mien yh­teen­las­ket­tu vir­taus to­teut­taa ku­ris­tin­rat­kai­sun. Keit­tiön lie­si­ku­pu voi­daan kyt­keä asun­toa pal­ve­le­vaan pois­to­ka­na­vaan.
    • ta­paus 3 (2.krs.): Huo­neis­to­koh­tai­nen ku­ris­tin kui­lun sei­näs­sä. Kun huo­neis­to­koh­tai­sen ko­koo­ja­ka­na­van ku­ris­tin­rat­kai­su täyt­tyy, voi­daan useam­pi pää­te­lai­te (esim. WC+ KPH) yh­dis­tää sa­maan nousu­ka­na­vaan kui­lun ko­koo­ja­ka­na­van ku­ris­ti­men avul­la.
    • ta­paus 2 (1.krs): Osas­toin­ti to­teu­tet­tu kui­lun sei­nään kiin­ni­te­tyl­lä sa­vuil­mai­si­mel­la (SR) va­rus­te­tul­la pa­lo­pel­lil­lä (PP), koska asun­non ku­ris­ti­neh­to ylit­tyy.
    • ta­paus 1 (0.krs): poh­ja­ker­rok­sen yh­tei­sien ti­lo­jen (esim. ker­ho­huo­ne, ta­lo­pe­su­la, kui­vaus­huo­ne ja ul­koi­lu­vä­li­ne­va­ras­to) il­man­vaih­to lii­te­tään kes­kusil­man­vaih­to­ko­nee­seen eril­lis­tä ka­na­vaa ku­ris­ti­mia käyt­täen.  Mi­kä­li ku­ris­ti­neh­to ylit­tyy to­teu­te­taan osas­toin­ti pa­lo­pel­leil­lä (PP).  Ir­tai­mis­to­va­ras­to suo­si­tel­laan to­teu­tet­ta­vak­si eril­li­sel­lä nousu­ka­na­val­la. (Huom. jos tilat toi­mis­to­ja tai lii­ke­ti­lo­ja yms. suo­si­tel­laan ne va­rus­tet­ta­vak­si omil­la ko­neil­laan)

    Ku­ris­ti­men käyt­tö

    Savun le­viä­mi­sen ra­joit­ta­mi­seen voi­daan käyt­tää sel­lais­ta ku­ris­tin­ta, jonka kel­poi­suus voi­daan osoit­taa tar­vit­tes­sa ra­ken­nus­paik­ka­koh­tai­seen var­men­ta­mi­seen pe­rus­tuen kuten esi­mer­kik­si tuo­te­ser­ti­fi­kaa­teil­la (*. Ku­ris­ti­me­na toi­mi­van lait­teen läpi saa vir­ra­ta kor­kein­taan 42 dm3/s ilmaa 100 Pa:n paine-​erolla ("ku­ris­ti­neh­to"). Ku­ris­ti­men on ol­ta­va lu­kit­ta­vis­sa vain työ­ka­lua käyt­täen sää­tö­asen­toon­sa. Sa­mas­sa huo­neis­tos­sa (ai­kai­sem­min huo­ne­ti­la) ole­vien useam­pien ku­ris­ti­mien yh­teen­las­ket­tu il­ma­mää­rä ei 100 Pa:n paine-​erolla saa olla edel­lä esi­tet­tyä suu­rem­pi (kuva 7.4 a, b ja c sekä 7.5 alla). Lie­si­ku­vut tai vas­taa­vat lait­teet voi­vat toi­mia ku­ris­ti­me­na vain, jos vir­taus­o­mi­nai­suuk­sien li­säk­si nii­den ra­ken­tees­ta, pa­lon­kes­tä­vyy­des­tä ja kiin­ni­tys­ta­vas­ta on an­net­tu riit­tä­vät sel­vi­tyk­set. Ku­ris­ti­mi­na toi­mi­vien lait­tei­den sää­tö­asen­to mer­ki­tään suun­ni­tel­miin ja lait­tee­seen kiin­teäs­ti.
    * huom: Ai­kai­sem­min käy­tös­sä ol­leet tyyp­pi­hy­väk­syn­nät ovat la­kan­neet vii­meis­tään 1.1.2023.

    Ku­ris­tin­rat­kai­sua voi­daan käyt­tää savun le­viä­mi­sen ra­joit­ta­mi­seen, kun yh­teis­ka­na­va on pys­ty­suun­tai­nen. Huo­neis­tos­ta tu­le­va vaa­ka­suun­tai­nen lii­te­ka­na­va voi­daan liit­tää pys­ty­suun­tai­seen yh­teis­ka­na­vaan ku­ris­tin­ta käyt­tä­mäl­lä savun le­viä­mi­sen ra­joit­ta­mi­sek­si, mi­kä­li edel­lä mai­nit­tu ku­ris­ti­neh­to täyt­tyy huo­neis­ton lii­te­ka­na­van osal­ta. Tu­lo­ka­na­via ja pois­to­ka­na­via tar­kas­tel­laan erik­seen.

    Ku­ris­ti­mia käy­tet­täes­sä il­man­vaih­to­ko­ne­huo­neen tulee si­jai­ta nii­den ti­lo­jen ylä­puo­lel­la, joita se pal­ve­lee. Sa­mas­sa ta­sos­sa ole­vien asun­to­jen il­man­vaih­to­rat­kai­su­na käy­te­tään asun­to­koh­tais­ta il­man­vaih­to­ko­net­ta tai muita savun le­viä­mis­tä ra­joit­ta­via rat­kai­su­ja.

    Kuva 7.4. Esi­merk­ke­jä asuin­ker­ros­ta­lon asun­to­jen liit­ty­mi­ses­tä usei­ta palo-​osastoja pal­ve­le­vaan il­man­vaih­to­lait­teis­toon, kun ko­ne­huo­ne on pal­ve­le­mien­sa ti­lo­jen ylä­puo­lel­la. Ti­lo­ja pal­ve­le­vat iv-​kanavat lii­te­tään kukin pys­ty­suun­tai­seen yh­teis­ka­na­vaan Si­säil­mas­to ja il­man­vaih­to -​oppaan oh­jei­ta nou­dat­taen.

    Muut savun le­viä­mi­sen ra­joit­ti­met

    Ku­ris­ti­men li­säk­si savun le­viä­mi­sen ra­joit­ta­mi­seen voi­daan käyt­tää myös muita rat­kai­su­ja, joi­den toi­mi­vuus tun­ne­taan. Näitä rat­kai­su­ja ovat esi­mer­kik­si me­kaa­ni­seen toi­min­taan pe­rus­tu­vat ta­kai­sin­vir­taus­suo­jat ja sa­vun­ra­joit­ti­mi­na toi­mi­vat pa­lo­pel­lit sekä ns. nousu­ka­na­vat, jotka pe­rus­tu­vat huo­neis­ton lii­te­ka­na­van vä­hin­tään 2,5 met­rin tai kym­me­nen hal­kai­si­jan­mi­tan (näis­tä suu­rem­pi mitta) pys­ty­suo­ras­ta nousuo­sas­ta ennen liit­ty­mis­tään yh­teis­ka­na­vaan.

    Yh­teis­ten ti­lo­jen il­man­vaih­to

    Asuin­ker­ros­ta­lois­sa omak­si palo-​osastokseen suun­ni­tel­tua tek­nis­tä tilaa kuten läm­mön­ja­ko­huo­net­ta voi­daan käyt­tää kes­kusil­man­vaih­to­ko­ne­huo­nee­na, jonne voi si­joit­taa ra­ken­nuk­sen yh­tei­siä ti­lo­ja pal­ve­le­van kes­kusil­man­vaih­to­ko­neen. Kes­kusil­man­vaih­to­ko­ne­huo­nee­na käy­tet­tä­vä tek­ni­nen tila on suun­ni­tel­ta­va muu­ten kuten kes­kusil­man­vaih­to­ko­ne­huo­ne suun­ni­tel­laan. (katso Kap­pa­le 11.1).

    Kahta tai useam­paa palo-​osastoa kuten esi­mer­kik­si kui­vaus­huo­net­ta ja ir­tai­mis­to­va­ras­toa pal­ve­le­va kes­kusil­man­vaih­to­ko­ne voi­daan pe­rus­tel­lus­ta syys­tä si­joit­taa yh­teen pal­ve­le­mis­taan osas­tois­ta, kun osas­to­jen ra­joil­la on sul­keu­tu­vat pa­lo­pel­lit niin että palo-​osastoinnin osas­toi­vuus säi­ly­te­tään.

    Asuin­ra­ken­nus­ten ulos­käy­tä­vän il­man­vaih­to­ko­ne si­joi­te­taan omaan palo-​osastoonsa, kes­kusil­man­vaih­to­ko­ne­huo­nee­seen tai pal­ve­le­maan­sa palo-​osastoon, missä ta­pauk­ses­sa il­man­vaih­to­ko­ne ei saa li­sä­tä pa­lo­kuor­maa ulos­käy­tä­vän mer­kit­tä­väs­ti. Ulos­käy­tä­vän iv-​kone voi si­jai­ta esi­mer­kik­si ulos­käy­tä­vän ylä­ta­san­teel­la jär­ke­väs­ti huol­let­ta­vas­sa pai­kas­sa.

    Ulos­käy­tä­vää pal­ve­le­van ko­neen si­jai­tes­sa kes­kusil­man­vaih­to­ko­ne­huo­nees­sa on asen­net­ta­va sa­vuil­mai­sin­toi­min­nol­la oh­ja­tut pa­lo­pel­lit palo-​osaston ra­jal­le. Ul­koil­ma­kam­mion tulee olla eril­li­nen muis­ta ul­koil­ma­kam­miois­ta.

    Sivu teks­ti­muo­dos­sa Lataa sivu PDF:nä
    Kirja teks­ti­muo­dos­sa Lataa kirja PDF:nä

    Kom­men­tit

    Toni Ta­ka­la (ei var­mis­tet­tu)

    Hei

    Mie­les­tä­ni tämä lause on nyt tul­kin­nan va­rai­nen:
    "Por­ras­huo­neen il­man­vaih­to­ko­ne si­joi­te­taan omaan palo-​osastoonsa."
    Tar­koi­te­taan­ko tällä sitä, että por­ras­huo­neen il­man­vaih­to­ko­ne ei voi olla EI60 osas­toi­dus­sa il­man­vaih­to­ko­ne­huo­nees­sa asun­to­jen kes­kusil­man­vaih­to­ko­neen kans­sa? Tu­li­si­ko tässä ta­pauk­ses­sa por­ras­huo­neen il­man­vaih­to­ko­neen ym­pä­ril­le ra­ken­taa vielä oma EI60 kop­pin­sa?

    T: Toni Ta­ka­la

    28.11.18 10:32 Iki­link­ki
    Toi­mi­tus

    In reply to by Toni Ta­ka­la (ei var­mis­tet­tu)

    Opas­ta­vaa teks­tiä on tar­ken­net­tu tältä osin: por­ras­huo­neen il­man­vaih­to­ko­ne voi­daan si­joit­taa sa­maan kes­kusil­man­vaih­to­ko­ne­huo­nee­seen mui­den il­man­vaih­to­lait­teis­to­jen kon­dei­den kans­sa. Opas­ta­vaa teks­tiä koh­dis­sa 7.7 ja 9.2.

    Por­ras­huo­neen il­man­vaih­to­ko­ne voi olla pal­ve­le­mas­saan osas­tos­sa, mutta täl­löin­kin on kiin­ni­tet­tä­vä huo­mio­ta por­ras­huo­neen pa­lo­kuor­maan, ko­neen huol­let­ta­vuu­teen, su­la­tus­ve­den pois­joh­ta­mi­seen jne.

    25.10.20 14:31 Iki­link­ki
    Toi­mi­tus

    Kuvan 7.3 Se­li­tyk­set:

    3. ker­ros: Ti­la­koh­tai­nen ku­ris­tin­pa­ri (mus­tat pal­lot; jos yh­teen­las­ket­tu il­ma­mää­rä on alle 42 l/s pai­nee­rol­la 100 Pa, voi­daan useam­pi ku­ris­tin (esim. WC+VH+S) yh­dis­tää sa­maan nousu­ka­na­vaan ilman pa­lon­ra­joi­tin­ta.

    Onko teks­ti ku­vaan näh­den re­le­vant­ti ?

    07.12.18 15:41 Iki­link­ki
    Toi­mi­tus

    In reply to by Toi­mi­tus

    Kii­tok­sia kom­men­tis­ta. Opas­ta­via teks­te­jä ja kuvia on py­rit­ty pa­ran­ta­maan 2019 ja 2020 päi­vi­tyk­sis­sä niin, että ku­ris­ti­men käy­tön suun­nit­te­lusään­nöt oli­si­vat ai­kai­sem­paa sel­keäm­mät.

    26.11.20 08:50 Iki­link­ki
    Toi­mi­tus

    Säh­kö­pos­ti­kom­ment­ti 13.4.2019

    Las­ke­taan­ko esim. kak­sios­sa ku­ris­tin­vaa­ti­mus 42l/s 100Pa huo­ne­koh­tai­ses­ti vai asun­to­koh­tai­ses­ti?

    Esim. asun­non tulo-​ja pois­to­vent­tii­li­vir­taa­maat sum­ma­taan, kun jo­kai­nen ai­heut­taa pai­ne­hä­viö­tä 100Pa? Vai ovin ra­joi­te­tus­sa huo­ne­ti­las­sa ole­vat vent­tii­lit sum­ma­taan?

    23.04.19 13:10 Iki­link­ki
    Toi­mi­tus

    Säh­kö­pos­ti­pa­lau­te 19.11.

    Kohta "Asun­to­koh­tai­seen il­man­vaih­to­ko­nee­seen voi­daan yh­dis­tää keit­tiön pois­to, mutta myös eril­li­sen lie­si­tuu­let­ti­men käyt­tö on mah­dol­lis­ta." ja kuva 7.2

    Onko sama pe­ri­aa­te, että iv-​koneelta läh­te­vää ulos­pu­hal­lus­ka­na­vaa ei tar­vit­se pa­loe­ris­tää, jos ´kupu kyt­ke­tään suo­raan IV-​koneeseen'?

    23.04.19 13:16 Iki­link­ki
    Toi­mi­tus

    In reply to by Toi­mi­tus

    Opas­ta­vaa teks­tiä on sel­ven­net­ty ke­sä­kuun 2020 päi­vi­tyk­sen yh­tey­des­sä. IV-​koneelta läh­te­vää ulos­pu­hal­lusil­ma­ka­na­van ei tar­vit­se olla pa­loe­ris­tet­ty, mutta ka­na­van lä­vis­täes­sä osas­toi­van ra­ken­teen, on var­mis­tut­ta­va osas­toi­vuu­den säi­ly­mi­ses­tä. Ka­na­va on kui­ten­kin läm­pö­eris­tet­tä­vä ja kos­teuse­ris­tet­tä­vä koh­teen vaa­ti­mus­ten mu­kai­ses­ti.

    25.11.20 15:27 Iki­link­ki
    Toi­mi­tus

    Säh­kö­pos­ti­pa­lau­te 20.11.

    Tar­koit­taa­ko kuva 7.1, että ri­va­ris­sa ja pien­ta­los­sa tai sei­nä­pu­hal­luk­sen ker­ros­ta­lo­käm­päs­sä ei tar­vi­ta pa­loe­ris­tet­tyä ol­les­kaan (jos palo-​osasto ei vaih­du). Vai tar­vit­see­ko ulos­pu­hal­lusil­ma­ka­na­va pa­loe­ris­tää ko­neel­ta eteen­päin?

    23.04.19 13:19 Iki­link­ki
    Toi­mi­tus

    Onko uudet ase­tuk­set vai­kut­ta­nut ulos­pu­hal­lusil­ma­ka­na­vis­ton pa­loe­ris­tyk­seen 1 tai 2 ker­rok­sis­sa asun­nois­sa, kun lie­si­ku­vun ilma menee il­man­vaih­to­ko­neen kaut­ta?

    Ku­vas­ta 7.2 voi ym­mär­tää, että tuo ulos­pu­hal­lusil­ma­ka­na­va voisi olla myös muo­via, eli ei vaa­ti­ne pa­loe­ris­tys­tä. Mikä on vaa­ti­mus, jos tuos­ta ku­vas­ta poi­ke­ten tuo lie­si­tuu­let­ti­men ka­na­vis­to me­ni­si LTO ohi [ko­neen si­säl­lä].

    23.04.19 13:30 Iki­link­ki
    Toi­mi­tus

    In reply to by Toi­mi­tus

    Uudet ase­tuk­set eivät ole vai­kut­ta­neet ulos­pu­hal­lusil­ma­ka­na­vis­ton pa­loe­ri­tyk­sen vaa­ti­muk­siin ky­sy­myk­sen ai­he­pii­ris­sä.

    Ti­lan­ne LTO:n ohi­tuk­sen suh­teen tai il­man­vaih­to­ko­nei­den si­säis­ten rat­kai­su­jen suh­teen on ky­sy­myk­se­nä rat­kai­su­ta­poi­neen niin laaja, ettei sii­hen vas­taa­mi­nen tässä op­paas­sa ole mah­dol­lis­ta ylei­sel­lä ta­sol­la.

    25.11.20 15:37 Iki­link­ki
    Ville Tis­sa­ri (ei var­mis­tet­tu)

    Voi­si­ko oh­jeen koh­taan kes­ki­te­tys­tä jär­jes­tel­mäs­tä jo­ten­kin muo­toil­la, että pys­ty­ka­na­va voi olla suu­rem­pi kuin 200 cm2 kun huo­neis­to­jen lii­tyn­tä­ka­na­va on enin­tään 200 cm2 ja käy­te­tään ku­ris­ti­mia?

    07.05.19 12:42 Iki­link­ki
    Toi­mi­tus

    Kohta: Mi­kä­li kui­ten­kin asun­to­haa­ran ka­na­va­ko­ko on enin­tään hal­kai­si­jal­taan 160 mm ja il­ma­vir­taus­eh­to ku­ris­ti­neh­to­jen mu­kai­ses­ti täyt­tyy, voi­daan käyt­tää ku­ris­tin­ra­ken­net­ta sul­keu­tu­van pa­lo­ra­joit­ti­men ase­mas­ta. Tämä on mah­dol­lis­ta, sil­loin kun pys­ty­ka­na­van koko on enin­tään 160. Ku­ris­ti­mil­le on suun­ni­tel­ta­va ja ase­tet­ta­va ilmamäärä-​ ja pai­ne­hä­viö­ar­vot.

    Ky­syt­ty pe­rus­tet­ta ja tar­vet­ta ra­joit­taa pys­ty­ka­na­van hal­kai­si­jaa. Haa­ra­ka­na­vas­sa ole­van sa­vun­ra­joit­ti­men tu­li­si riit­tää.

    16.01.20 15:07 Iki­link­ki
    Toi­mi­tus

    Kuva 7.1.

    Voi­si­ko myös tässä ku­vas­sa olla ku­va­poh­ja­na ku­vas­sa 7.2. oleva ra­ken­nus­mal­li? Ohes­sa ole­vaan liit­tee­seen olem­me skis­san­neet idean. Uusi kuva olisi mie­les­täm­me vä­hem­män tul­kin­nan va­rai­nen kuin al­ku­pe­räi­nen kuva ja sel­ven­täi­si Si­säil­mas­to ja ilmanvaihto-​oppaan ase­tus­teks­tiä  ”Yhden asuin­huo­neis­ton kaik­kien ti­lo­jen pois­toil­ma voi­daan joh­taa ko­neel­li­ses­sa il­man­vaih­dos­sa saman il­ma­ka­na­van kaut­ta suo­raan ulos, ti­lo­jen ylä­puo­lel­la ole­vaan ko­koo­ja­ka­na­vaan tai pois­toil­ma­kam­mioon”

    16.01.20 15:08 Iki­link­ki
    Toi­mi­tus

    Kuvan 7.4 ylä­puo­lel­la:

    Teks­ti­kap­pa­leen: "Asun­to­koh­tai­seen il­man­vaih­to­ko­nee­seen voi­daan yh­dis­tää keit­tiön pois­to, mutta myös eril­li­sen lie­si­tuu­let­ti­men käyt­tö on mah­dol­lis­ta." aloi­tus tark­ken­net­ta­va:

    Esi­mer­kik­si: Asun­to­koh­tai­sen il­man­vaih­to­ko­neen pois­toil­man­vaih­to­ka­na­vis­toon voi­daan ...

    tai: Asun­to­koh­tai­sen il­man­vaih­to­ko­neen ja/tai sen pois­toil­man­vaih­to­ka­na­vis­toon voi­daan ...

    16.01.20 15:11 Iki­link­ki
    Jaak­ko Ruot­ti­nen (ei var­mis­tet­tu)

    Ku­ris­ti­men käyt­tö
    Lauseet: "Sa­mas­sa huo­neis­tos­sa (ai­kai­sem­min huo­ne­ti­la) ole­vien useam­pien ku­ris­ti­mien yh­teen­las­ket­tu il­ma­mää­rä ei 100 Pa:n paine-​​erolla saa olla edel­lä esi­tet­tyä suu­rem­pi (kuva 7.5 a,b ja c sekä 7.6 alla)." ja "Vaa­ka­ka­na­via voi olla usei­ta, mi­kä­li nii­den yh­teen­las­ket­tu vir­taus huo­neis­tos­ta sa­maan pys­ty­suun­tai­seen ko­koo­ja­ka­na­vaan ei ylitä ku­ris­tuseh­toa." ovat ris­ti­rii­das­sa kes­ke­nään. Kum­paa tu­li­si so­vel­taa?

    14.11.23 09:50 Iki­link­ki
    Toi­mi­tus

    In reply to by Jaak­ko Ruot­ti­nen (ei var­mis­tet­tu)

    Kii­tok­sia kom­men­tis­ta. Huo­mio­si on oikea. Ris­ti­rii­ta on syn­ty­nyt kun jou­lu­kuun 2019 ver­sios­sa ylem­män lauseen sa­na­muo­toa tar­ken­net­tiin kos­ke­maan ai­kai­sem­min käy­tös­sä ol­leen huo­ne­ti­lan si­jas­ta huo­neis­toa. Kä­sit­te­lem­me kom­ment­ti­si seu­raa­val­la päi­vi­tys­kier­rok­sel­la, joka käyn­nis­tyy mah­dol­li­ses­ti ke­vääl­lä. Siitä, kuin­ka jos­sa­kin koh­tees­sa tulee me­ne­tel­lä, on hyvä kysyä koh­teen paik­ka­kun­nan ra­ken­nus­tar­kas­ta­jal­ta, sillä kun­tien vä­lil­lä on eroja so­vel­ta­mis­käy­tän­nöis­sä tämän asian suh­teen.

    En­sim­mäi­sen lauseen ohje mää­rit­te­lee ku­ris­tuseh­don oi­keal­la ta­val­la ja, mutta jäl­kim­mäi­nen on sen kans­sa ris­ti­rii­das­sa, ja sitä pitää päi­vi­tys­kier­rok­sel­la pa­ran­taa.

    30.11.23 14:29 Iki­link­ki
    ju­ha­ni.hy­va­ri­nen

    In reply to by Jaak­ko Ruot­ti­nen (ei var­mis­tet­tu)

    Päi­vi­tys­kier­rok­sel­la jäl­kim­mäi­nen lause "Vaa­ka­ka­na­via voi olla usei­ta, mi­kä­li nii­den yh­teen­las­ket­tu vir­taus huo­neis­tos­ta sa­maan pys­ty­suun­tai­seen ko­koo­ja­ka­na­vaan ei ylitä ku­ris­tuseh­toa." pois­tet­tiin.

    11.06.24 13:43 Iki­link­ki
