Radiaattoriverkoston uudelleenmitoittaminen

Opastava teksti

Rakennusten energiatehokkuutta parantavassa korjausrakentamisessa, tässä käytetään myöhemmin termiä remontti, parannetaan rakennuksen ulkovaipan, kuten ikkunoiden ja ulko-ovien, ulkoseinien sekä ylä- että alapohjien lämmöneristystä ja ilmatiiveyttä niin, että se vastaa lähes uudisrakentamisen vaatimuksia. Myös talotekniset järjestelmät, kuten lämmitys-, vesi- ja ilmanvaihtojärjestelmät sekä sähkö- ja tietoliikennejärjestelmät modernisoidaan toiminnallisesti tehokkaammiksi sekä energiatehokkaammiksi. On osoitettu, että vanhojenkin rakennusten vuotuinen energiankulutus voidaan oikeilla korjaustoimenpiteillä laskea alle 75 kWh/(m2a).

Kun vanhoja rakennuksia remontoidaan, muuttuvat huonetilojen lämmöntarpeet merkittävästi pienemmiksi ja tyypillistä on, että myös lämmöntarpeiden suhde eri huoneiden välillä muuttuu muun muassa, kun lisälämmöneristystä ei aina voida tehdä kaikkiin tiloihin yhdenmukaisesti. Myös parannettu ilmanvaihto muuttaa usein huonetilojen keskinäistä lämmöntarvesuhdetta. Näistä syistä johtuen pitää remontoitavalle rakennukselle tehdä asianmukainen uusi lämmöntarvelaskenta.

Esimerkin vuoksi tarkastellaan tilannetta tyypillisessä 50-60 luvun pienkerrostalossa, joissa rakennuksen energiankulutus on tyypillisesti yli 250 kWh/(m2a). Vertailun kohteena ovat mitoiltaan samanlaiset huoneet rakennuksen kolmessa kerroksessa.

Kuva 1. Vertailukohtana samanlaiset huoneet kolmessa päällekkäisessä kerroksessa.

Lämmöntarpeen laskenta perustuu Suomen rakentamismääräyskokoelman osan Energiatehokkuus 2018 ohjeisiin. Lähtöarvoiksi vanhalle rakennukselle on otettu tietoja Ympäristöministeriön Energiatodistusoppaan 2018 liitteestä – Tyypillisiä olemassa olevien vanhojen rakennusten alkuperäisiä suunnitteluarvoja.

Huomaa! Taulukossa 1 esitetyssä laskentaesimerkissä uudeksi ilmanvaihtojärjestelmäksi on valittu koneellinen tulo-poistojärjestelmä. Vaihtoehtoisesti ilmanvaihto voidaan toteuttaa koneellisella poistoilmajärjestelmällä, jossa poistoilman lämpö siirretään poistoilmalämpöpumpun avulla lämmitys- ja käyttöveteen. Tällöin vanhat radiaattorit vaihdetaan tuloilmaradiaattoreiksi.

Taulukko 1. Laskentaesimerkin tiedot
Laskenta-arvot Vanha lähtötilanne Tilanne remontin jälkeen Muutos
Pinta-alat, m2
- Lattia-ala 20 20
- Ulkoseinä   7 7
- Ikkuna 2.0x1.5 3 3
- Ylä-, väli- ja alapohja 20 20
Huonekorkeus, m       2,5 2,5
U-arvot, W/(m2K)
- Ulkoseinät                                                                     0,8 0,17 +15 cm lisäeriste
- Ikkunat ja ulko-ovet 3,0 1,0 uusittu
- Yläpohja 0,5 0,1 +25 cm lisäeriste
- Alapohja 0,5 0,5
Ilmanvaihto, 1/h

- muutos painovoimaisesta tulo-poistojärjestelmään
0,5 0,5 lt-suhde 0 --> 80%
Muut lähtötiedot
- Kylmäsillat ja vuotoilma laskentaohjeen mukaisesti.
- Mitoituslämpötilat sisä 21oC ja ulko -26oC
Lämmöntarve, W
- 1. kerros 1304 429 33%
- 2. kerros 1119 244 22%
- 3. kerros 1604 353 22%

       Johtopäätöksiä esimerkistä:

  • Mikäli vanhat radiaattorit säilytettäisiin 1.krs huone vaatii 50% suuremman suhteellisen tehon (33%/22% =1.50) kuin muiden kerrosten huoneet. Menoveden lämpötilan ohjaus, lämpökäyrä, asetetaan korkeimman lämpöltilatarpeen mukaisesti eli 1.krs huoneen vaatimuksia vastaavasti. Tällöin muut huoneet saavat ylikuumaa vettä, mikä johtaa termostaattien jatkuvaan auki-kiinni toimintaan, huonelämpötilojen huojuntaan ja lämmitysverkoston epätasapainoon.
  • Energiatehokkuuden kannalta ja erityisesti, kun lämmöntuotantoon käytetään lämpöpumppua, on suositeltavaa vaihtaa alimittaiseksi jäävä 1.krs radiaattori 50% tehokkaampaan, jolloin menoveden lämpötilaa voidaan ohjata alemmalla lämmityskäyrän tasolla ja yhdenmukaisesti kaikkien radiaattorien suhteen.

Suositus

Lämmitysverkosto kannattaa mitoittaa uudelleen ja verkoston toimilaitteet modernisoida, kun rakennus remontoidaan tavoitteena lähes-nolla-energiataso. Muuttuneita tekijöitä on useita: Tehontarve, tehontarpeen jakautuminen, lämpötilatasot ja vesivirrat sekä mahdollisesti uusi lämmöntuotantotapa. Tyypillisesti nousu- ja siirtoputket säilytetään, staattiset linjasäätöventtiilit vaihdetaan uuden mitoituksen mukaisesti automaattisiin paine-erosäätimiin ja radiaattorit varustetaan uusilla esisäädettävillä termostaattiventtiileillä.

Kuva 2. Oikein mitoitetussa radiaattorissa on suuri lämpöä säteilevä pinta. Radiaattorin vaihtoa yksinkertaistaa, kun kytkentäputket nousuilta radiaattoriventtiileille uusitaan.

Useissa tapauksissa vanhat radiaattorit vaihdetaan kauttaaltaan uusiin. Näin voidaan valita mitoituslämpötilat optimaalisesti sekä lämmitysverkoston että lämmöntuotannon kannalta. Samalla saadaan rakennuksen kaikki lämmönluovuttimet vaihdettua samalle ikäkaudelle, mikä vähentää yksittäisten radiaattorien tulevia vaihtotarpeita. Tämä on kokonaistaloudellinen ratkaisu. Uudet radiaattorit kohentavat myös huoneiden esteettistä ilmettä.

Suositeltavia radiaattoriverkoston mitoituslämpötiloja:

  • Lämpöpumput 45/35/21oC
  • Kattilalaitos 55/45/210C
  • Kaukolämpö 60/30/21oC

Eräitä radiaattoritehojen vertailuun liittyviä taulukkotietoja

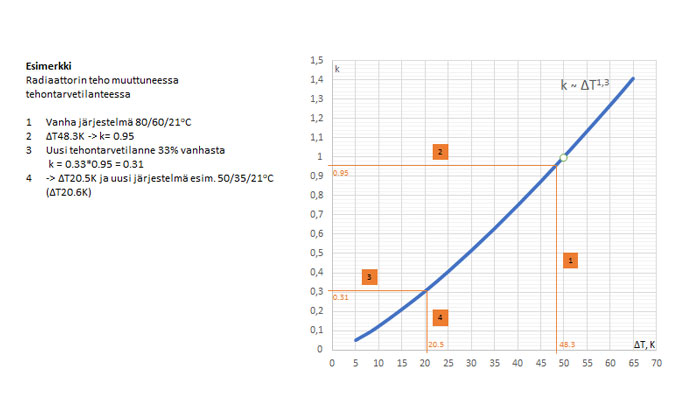

Kuva 3. Radiaattorin tehosuhteen k riippuvuus ylilämpötilasta ΔT.

Kuvan 3 esimerkissä radiaattorin mitoitusteho vanhassa rakennuksessa on 1304 W lämpötiloilla Tflow/Trtn/Tin=80/60/21oC1 jolloin ΔT=48.3K. Remontin jälkeen tehontarve mitoitustilanteessa on 429 W eli 33% vanhasta. Kuvassa olevan esimerkin mukaan, kohdat 1 – 4, uudeksi ylilämpötilaksi saadaan ΔT20.5K, jolla tarvittava 429 W toteutuu. Sopivia mitoituslämpötiloja ovat esimerkiksi 50/35/21oC (ΔT20.6K) ja 45/39/21oC (ΔT20.9K). Vanhan rakennuksen radiaattorin mitoitustiedot voivat olla peräisin esimerkiksi lämmityskäyrästä ja käyttökokemuksista.

Diagrammin ΔT50K referenssiarvo k =1.0 viittaa standardin EN 442 mukaisesti ilmoitettuun radiaattorin lämmönluovutustehoon. Radiaattorin ylilämpötila lasketaan seuraavalla kaavalla.




Taulukko 2.  Paneeliradiaattorien tehosuhteet radiaattorityypin mukaisesti.

Type

10

11

20

21

22

30

33

OP rate

1.00

1.59

1.75

2.12

2.64

2.40

3.63

Taulukon 2 käyttöesimerkki: Tyyppimerkintä kuvaa paneelien ja konvektiolevyjen lukumäärää. Esimerkiksi tyyppi 21 tarkoittaa, että radiaattorissa on kaksi vesikiertoista paneelia ja sen lisäksi yksi konvektiolevy. Esimerkiksi 22-tyypin teho on samoilla leveys/korkeusmitoilla tyypin 11 tehoa 2.64/1.59 = 1.67 kertaa suurempi.

Taulukko 3. Paneeliradiaattorien tehosuhteet korkeuden mukaisesti.

Height

300

400

450

500

600

900

OP rate

1.00

1.25

1.37

1.45

1.70

2.31

Taulukon 3 käyttöesimerkki: Esimerkiksi 600 mm korkean saman tyyppisen ja leveän radiaattorin teho on 400 mm korkeaan verrattuna 1.70/1.25 = 1.36 kertaa suurempi. Paneeliradiaattorien tehot ovat lineaarisessa suhteessa niiden leveyteen.



Kuvassa 3 ja taulukoissa 2 ja 3 esitettyjä arvoja voidaan käyttää alustaviin arviointeihin. Suunnittelussa on kuitenkin syytä käyttää esimerkiksi radiaattorivalmistajien julkaisemia tarkempia teholaskentaohjelmia.
